三相全波整流电路的各参数的测算

输出值的测算

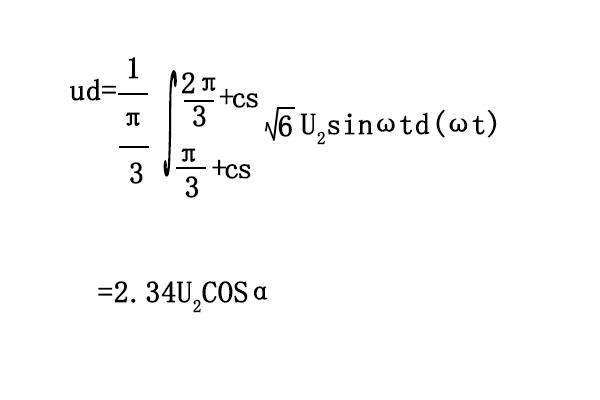

三相桥式全控整流线路中，整流输出电压的波型在一个周期内脉动6次，且每次脉动的波型相同，所以在估算其平均值时，只需对1个脉波（即1/6周期）进行测算就行。另外，因为所以电压输出波型是持续的，以线电压的过零点为时间坐标的零点，可获得整流输出电压持续时的平均值为。
输出波型的分析

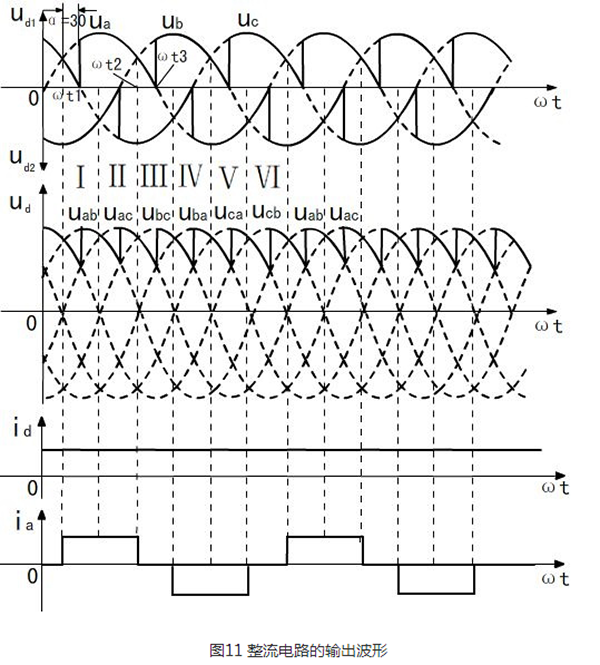

时的输出波型如下图11所显示。
如上图11所显示，从ωt1时刻开始将一个周期等分成6份，在Wt1时刻共阴极组VT1晶闸管模块接收到触发信号导通，这时阴极输出电压Ud1为幅值最大的a相相电压；到Wt2时刻下个触发脉冲来临，这时a相输出电压下降，b相输出电压上升，于是阴极输出电压变成b相相电压；到Wt3时刻第3个脉冲来临，晶闸管模块VT1断开而晶闸管模块VT2导通，输出电压为这时最高的c相相电压；重复以上步骤，即共阴极组输出电压Ud1为在正半周的包络线。

共阳极组里输出波型基本原理与共阴极组相同，仅是每一个触发脉冲比阴极组里脉冲相差180度。6个时间段的导通次序如表1所显示相同，仅是Wt1从零时刻往后面推迟30度罢了。如此就得到最后输出整流电压为共阴极组输出电压与共阳极组输出电压的差即

而因为线路中大电感L的功能，输出的电流为近乎平滑的1条直线。图上一起给定了变压器2次侧a相电流ia的波型，该波型的特性是，在VT1处在通态的120o期间，ia为正，因为大电感的作用，ia波形的形状近乎为1条直线，在VT4处在通态的120o期间，ia波形的形状也近乎为1条直线，但为负值。
