PIN二极管模块参数

1.插入损耗：开关在导通时衰减不为零，称之为插入损耗。

2.隔离度：开关在断开时其衰减也非无穷大，称之为隔离度。

3.开关时间：这是因为电荷的存储效应，PIN管的通断和断通都要1个过程，这一过程所需时长。

4.承担功率：在给出的运行情况下，微波开关可以承担的最大输入功率。

5.电压驻波系数：仅反映端口输入，输出匹配情况。

6.视频泄漏。

7.谐波：PIN二极管模块也具备非线性，因此会出现谐波，PIN开关在宽带使用场所，谐波可能落在使用频带内造成干扰。开关划分：反射式和吸收式，吸收式开关的性能较反射式开关优异。

PIN二极管模块构造

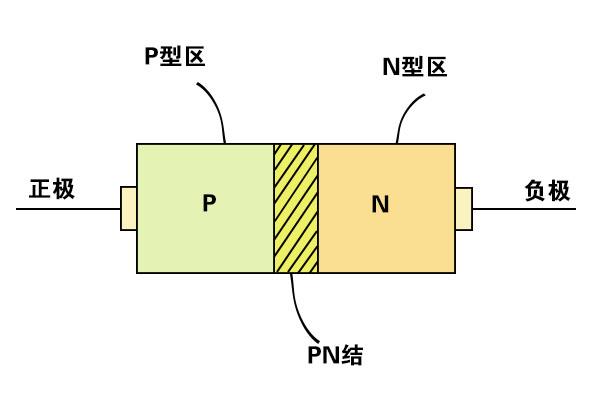

通常的二极管模块是由N型杂质掺杂的半导体材质和P型杂质掺杂的半导体材质直接构成生成PN结。而PIN二极管模块是在P型半导体材料和N型半导体材料间加上薄层低掺杂的本征（Intrinsic）半导体层。

这是因为本征半导体等似于介质，这就等同于增多了P-N结结电容2个电极间的距离，使结电容变得较小。此外，P型半导体和N型半导体中耗尽层的宽度是随反方向电压增多而加宽的，随着反偏压的增多，结电容也要变得较小。

这是因为I层的存在，而P区通常做得比较薄，入射光子只有在I层内被吸收，而反方向偏压主要集中在I区，生成高电场区，I区的光生载流子在强电场作用下加速运动，因此载流子渡越时长常量减少，进而改善了光电二极管的频率响应。与此同时I层的引入增加了耗尽区，拓宽了光电转换的有效运行区域，进而使灵敏度得到提升。

PIN二极管原理

这是因为PIN二极管模块的射频电阻值与直流偏置电流相关，因此它可以用作为射频开关和衰减器。串接射频开关线路：当二极管模块正偏时，即接通（短路）；当二极管模块零偏或反偏时，不仅仅开关的最高工作频率会受限制，最低工作频率也会受限制，如PIN管就无法控制直流或低频信号的通断。受管子截止频率的影响，开关还有一个上限工作频率。需要开关的频带尽可能宽，这是因为信号源的频带越来越宽。

上述便是CATELEC西班牙对PIN二极管模块参数的介绍，CATELEC西班牙提供整流桥模块、晶闸管模块、二极管模块等半导体模块,绝缘式功率模块、功率组件、分立式功率半导体在内的众多功率电子产品是现CATELEC的主营项目。
