西班牙CATELEC:快速晶闸管模块使用中一些问题的处理

1、快速晶闸管模块触发驱动问题

 本系统中因为感性负载的存在（当中KK2的负载为纯电感），阳极电流上升幅度慢。所以尽管我们已选用了导通时间低于4μs的快速晶闸管模块，但为了能确保系统的安全稳定运作，设计触发系统时仍适度增加了触发脉宽和触发工作电压。研究表明10μs的触发脉宽，7V的触发工作电压能确保系统中晶闸管模块的可靠触发。

2、快速晶闸管模块过电流保障措施

从图1的原理讲解得知，当电解电容C1上工作电压达260V时，改为KK0不经过限流电阻直接对电容C1充电。这时KK0很有可能经过非常大的浪涌电流，管芯起热严重，如果不采用强而有力的散热办法，晶闸管模块很易毁坏。此外，KK1、KK2、KK3的运作电流也特别高。为解决

这一难题，系统采用对所有快速晶闸管模块进行高速循环水冷的办法，为晶闸管模块的散热造就良好的条件。

3、快速晶闸管模块开关环节过电压保护

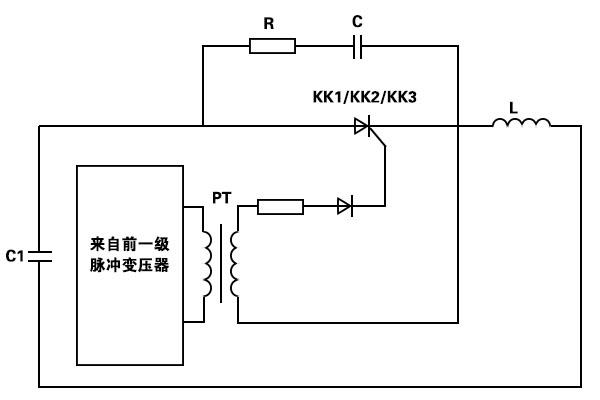

在本系统中因为感性负载的存在，晶闸管模块开关环节中，尤其是在电流过零关断环节中最易遭受尖峰工作电压的冲击，此尖峰工作电压一经超出晶闸管模块能够承担的工作电压，晶闸管模块便会被击穿而毁坏。为了避免这样的事情发生，设计系统时选用了RC阻容吸收线路，将47Ω的电阻及0.15μF的电容并接跨接在快速晶闸管模块的阳极和阴极间，如下图2和图3所显示。

结论：经过采用快速晶闸管模块并接运作，符合了系统大电流运作的需求。经过两级脉冲变压器隔离放大解决了触发线路与主线路的电气隔离，也符合了多个晶闸管模块同时触发的同步和功率需求。阻容吸收线路和高速循环水冷设备的设计，确保了快速晶闸管模块的可靠运作。

上述便是西班牙CATELEC对快速晶闸管模块使用中一些问题的处理的介绍，CATELEC西班牙提供整流桥模块、晶闸管模块、二极管模块等半导体模块,绝缘式功率模块、功率组件、分立式功率半导体在内的众多功率电子产品是现CATELEC的主营项目。
