西班牙CATELEC:快速晶闸管模块触发线路设计

脉冲功率工艺是1种能量密度“压缩”工艺,它借助开关的瞬间导通把一段时间内储存的能量在很短的时间(μs或ns量级)内释放出,产生幅值达数十kA甚至是数百kA的强电流脉冲。脉冲功率工艺对放电开关的需求是开关的动作速度一定要很快，额定电流大，导通时开关的导通电阻要小。早期选用汞引燃管，火花隙等作放电开关。

快速晶闸管模块触发线路设计

图2是快速晶闸管模块KK0的触发线路。KK0的触发是借助电源电压经二极管D整流完成同步触发。如此当某相电压超过电容C1上工作电压时，触发极与阴极间也承担正方向工作电压，晶闸管模块触发导通，完成对电容C1上能量的快速补充。电容充电电路中不用限流电阻一方面确保了电容C1上工作电压的快速恢复到310V左右，另一方面电容C1上工作电压的快速上升规避了触发极与阴极间工作电压过高而毁坏晶闸管模块。

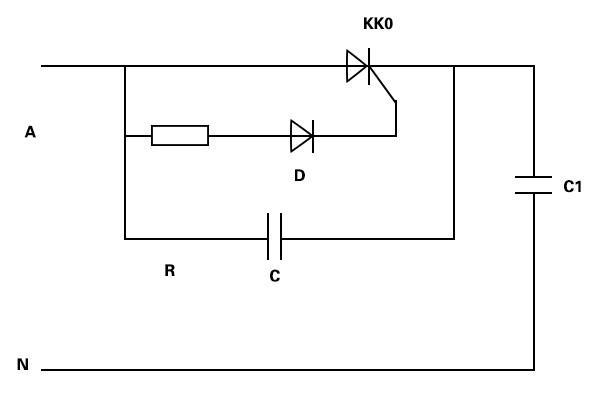

图2 KK0触发线路

图3是快速晶闸管模块KK1、KK2、KK3的触发线路。因为KK1、KK2、KK3的触发信号由计算机内控制板卡上的8253定时/计数芯片生成，为了能将生成触发信号的计算机与主放电电路在电气上隔离开，系统设计使用了两级脉冲变压器隔离开。一级用来将计算机输出的低压小功率信号经功率放大、脉冲变压器隔离开完成触发功率的放大，再提供给第二级并接的6个（触发KK1、KK2）或10个（触发KK3）降压脉冲变压器触发各个并接的晶闸管模块。通过两级隔离开一方面完成了计算机与主放电电路在电气上的隔离开，另一方面完成了功率放大，满足了多个晶闸管模块并接运行触发功率的需求。

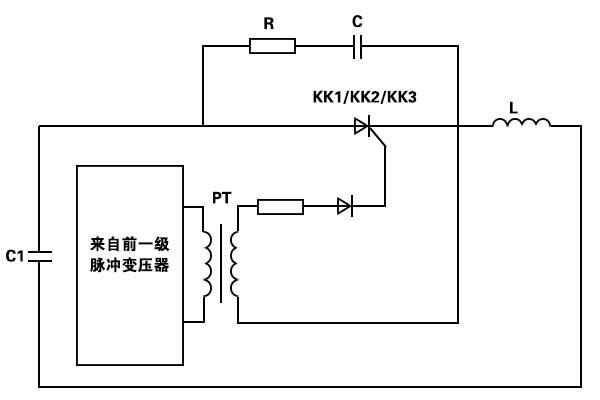

图3 KK1、KK2、KK3触发线路

上述便是西班牙CATELEC快速晶闸管模块触发线路设计的介绍，CATELEC西班牙提供整流桥模块、晶闸管模块、二极管模块等半导体模块,绝缘式功率模块、功率组件、分立式功率半导体在内的众多功率电子产品是现CATELEC的主营项目。
