整流桥模块接法图片供你阅读,对于整流桥模块如何使用这个问题整流桥模块接法图片可以解决该问题,看过后你就知道整流桥模块如何使用才算准确!细的讲解。
实物产品与线路图的相对应方法

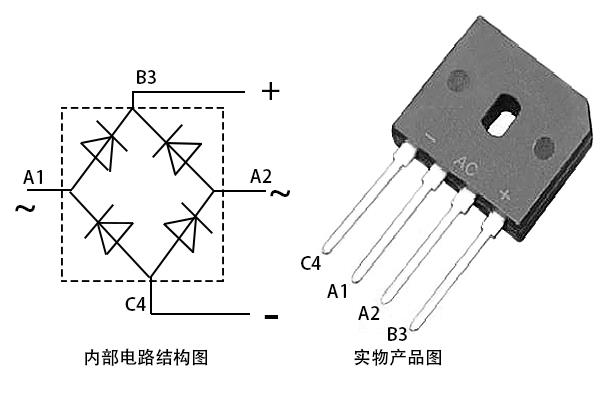

如下图所示,左边为桥式整流线路内部构造图,B3身为整流正极输出,C4身为整流负极输出,A1与A2相互身为交流输入端.右边为整流桥模块实物产品图式样,A1与A2集成在了中
间部位,正负极在最外边。实际使用中我们只要将实物C4负极脚位相对应接入线路图C4点,实物B3正极脚位与线路图B3连接起来。上述方法便是整流桥模块实物产品与线路原理图的连接方法。
实物产品在线路中的接法
通常情况下现在绝大多数线路选用高压整流方法居多,下边我们就重点讲解下高压整流桥模块的线路接法。整流桥模块前面是交流220V输入,进到整流桥模块AC交流端,由正极直流输出接入负载用电器正极,经负载用电器负极接入整流桥模块负极构成回路,实现一整个电源整流的路径。
对于正、负极性全波整流线路解析形式说明以下2点:
(1)在确认了线路结构后,线路解析方法和普通的全波整流线路一样,但是要各自分析2组不同极性全波整流线路,倘若已经了解了全波整流线路的运行原理,则只要确认2组全波整流线路的构成,而无须具体分析线路。
(2)确认整流线路输出电压极性的方法是:两二极管负极连接的是正极性输出端(VD2和VD4连接端),两二极管正极连接的是负极性输出端(VD1和VD3连接端)。
上述便是西班牙CATELEC介绍的整流桥模块如何使用才正确,
