什么是整流桥模块？整流桥模块工作原理和应用领域

整流桥模块的整流作用是利用二极管的单向导通原理来实现的。通常而言，二极管是正向导通反方向截止，即二极管只容许其正极进到正电，其负极进到负电。整流桥模块的二极管只容许电流在一个方向利用，所以当它接入到交流线路时，它可以使电路中的电流只向1个方向流动。

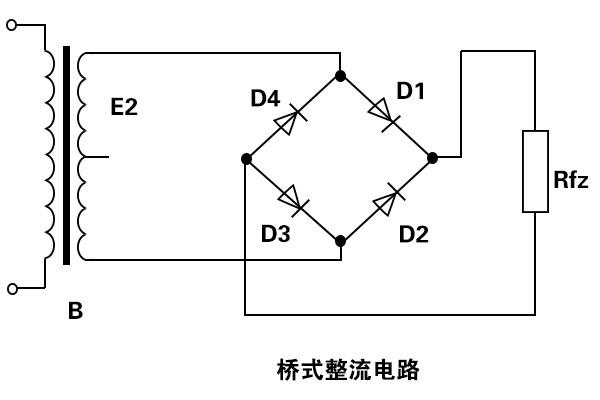

整流桥模块通常由单相桥式全波整流器的4个二极管构成和三相桥式全波整流器的6个二极管构成（生产厂家都将其封装在一个元器件中，通称为整流桥模块，便于我们使用）。对应用作单相电路和三相电路整流。

关于单相全波整流桥，在整流桥模块的每一个工作周期中，唯有2个二极管一起运行，二极管的单向导通作用将交流电转变为单向直流脉动电压。

整流桥模块的一个二极管的最大耐压是输出电压的二倍，利用的电流是输出电流的一半。因为每一个周期唯有2个二极管运行，即每一个二极管只运行半个周期，所以唯有一半的电流利用。对于电压，当二极管反方向偏置时，要承担滤波电容和输入端电压之和，为输出电压的二倍。这在选择整流桥模块时极其重要。
整流桥模块的作用

1、将交流发电机产生的交流电转变成直流电给用电设施送电，给蓄电池充电；

2、控制电池电流回流发电机，保障发电机不被反方向电流烧坏。

整流桥模块的应用领域

桥式整流线路解决了全波整流线路需要变压器次级有中心抽头和二极管承担很大背压的缺陷，但多使用了2个二极管。在半导体元器件快速发展、成本费低的现在，这一缺陷并不明显，所以整流桥模块在实践中获得了广泛的应用领域。

广泛运用于：开关电源、LED照明、集成电路、移动通讯、计算机、工业自动化控制设施、汽车电子和液晶电视、IoT、智能家居、医疗仪器、 电磁炉等大小家电。

上述便是西班牙CATELEC介绍的整流桥模块工作原理和应用领域，西班牙CATELEC提供整流桥模块、晶闸管模块、二极管模块等半导体模块,绝缘式功率模块、功率组件、分立式功率半导体在内的众多功率电子产品是现CATELEC模块的主营项目。近期CATELEC产品将部分模块改进为以铜底板安装、增加厚度、增大了模块的散热接触点、大大提高了模块的使用寿命与性能。
