西班牙CATELEC:晶闸管模块的过流保护

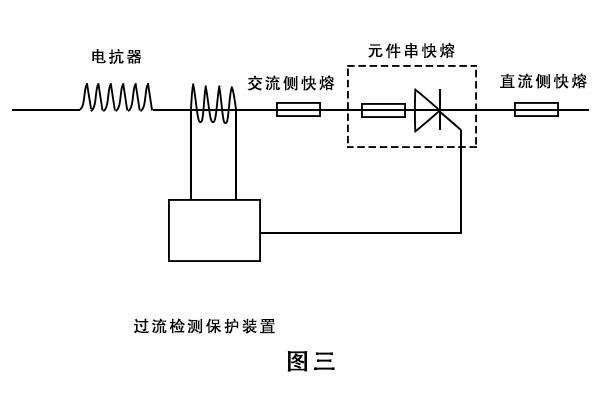

晶闸管模块在短时间内有着一定的过流能力，但在过流严重时，不实行保护措施，便会导致元器件毁坏。在电路设计和元器件选择时应考量负载短路和过载情况，保证 在异常情况下设备能自动保护。通常有下列几类方法(见图三)。
(1)在进线中串连电抗器限制短路电流，使其他保护方式切断电流前元器件短时间内不致毁坏；

(2)电路选择过流检测设备，由过流信号控制触发器抑制过流，或连接过流继电器。

(3)安装快速熔断器。快速熔断器的运行时间规定在10ms之内，熔断体的额定电流IKR可按下列原则选择：

1.57IT(AV)≥IKR≥ITIT(AV)为元器件额定电流，IT为元器件实际作业电流有效值

四.晶闸管模块门极触发

技术参数中所给晶闸管模块IGT、VGT为能触发元器件至通态的最小值，实际使用中，晶闸管模块门极触发IGT、VGT应远高于此值。

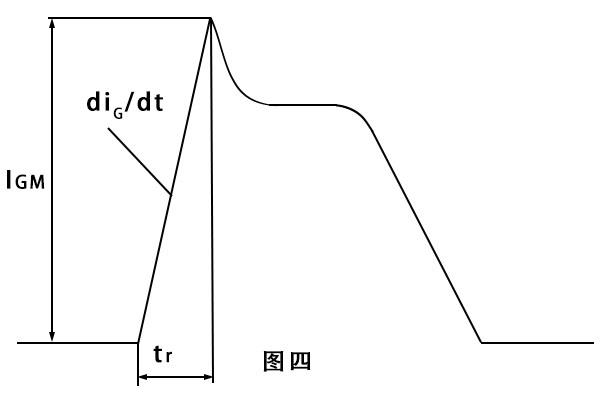

使用中门极触发电流波型对晶闸管模块开通时间、开通耗损和di/dt承受能力，都是有很大影响。为确保元器件运行在最佳状态，并提高抗干扰性能，对晶闸管模块，推荐门极触发脉冲电流幅值：IGM=2～5A(<10A)，上升率：diG/dt≥2A/μs，上升时间：tr≤1μs。即选用极陡前沿的强触发脉冲(见图四)。
上述便是西班牙CATELEC晶闸管模块的过流保护的介绍，CATELEC西班牙提供整流桥模块、晶闸管模块、二极管模块等半导体模块,绝缘式功率模块、功率组件、分立式功率半导体在内的众多功率电子产品是现CATELEC的主营项目。
