双电压整流电路设计，IGBT模块适用于整流电路吗？

1、双电压整流线路需要搭载2个桥式线路吗？

不需要2个整流桥。用一个就可以，把2个18伏交流接入整流桥的交流输入端，把变压器抽头0伏接地（线路板的地线），整流桥直流输出+-端接电容器滤波，电容器2个串连后正极接整流桥正极+，电容器负极接整流桥负极-，2个串连的电容器在中间引出一条线接地，也就是双18伏交流的抽头。如此就可以在直流输出端获取正负20伏的双电源了。

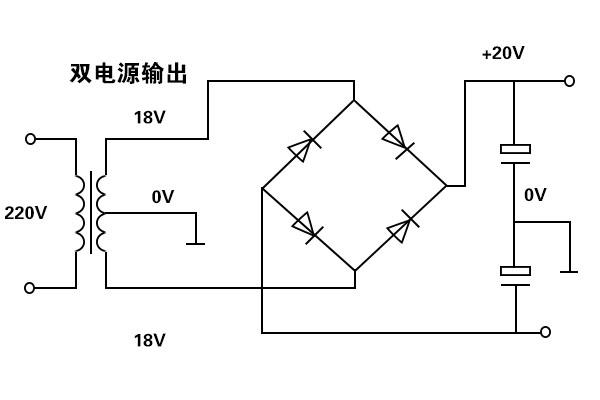

线路如下图所示：

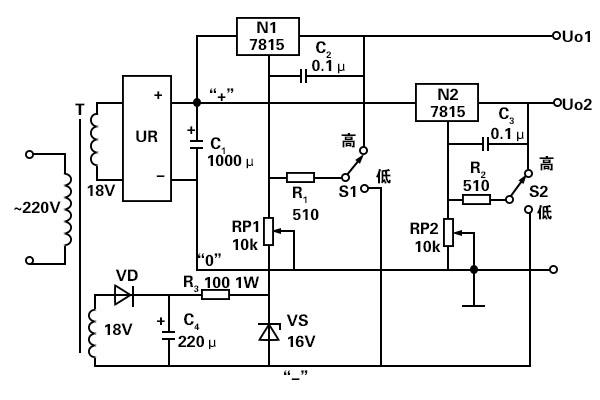

双电压可调整流线路设计：

所显示的双电压可调稳压电源线路，可当作线路实验时常常用的一种电源。其电流不超过1A，但两组电压各自可调节，且相互不干扰。

Nl、N2为78系列三端稳压集成线路，这是因为其输出电压等同于标称稳压值与公共接地端电压之和，因此只需要给公共端添加1个可调节的正、负电压，就可使输出电压高低可调节。该线路N1、N2公用1组整流电源。变压器T的另一组输出，经VD整流、C4滤波、焉限流、VS稳压后，专门提供共地参考负电压，借助开关Sl、S2可选择加在公共端上的电压极性，再調整RP1或RP2，便可各自调节两路输出电压。

按照图上显示数据，两路输出电压可在1.5—25V区域内持续变动，电压稳定度也满足使用需求。当电压调低之后，集成线路的输入／输出电压差非常大，功能损耗相对地提升，因此需要装上散热器。

此外当选择正参考电压时，电位器的滑臂越贴近地端，输出电压便越高，而选择负参考电压时，滑臂贴近地则输出电压较低。RP1、RP2的选择标准是使稳压值稍高于集成线路的标称值为宜。稳压线路的输入／输出电压差最大值通常不超过35V，因此，变压器二次侧电压无法高过25V，避免毁坏集成线路。

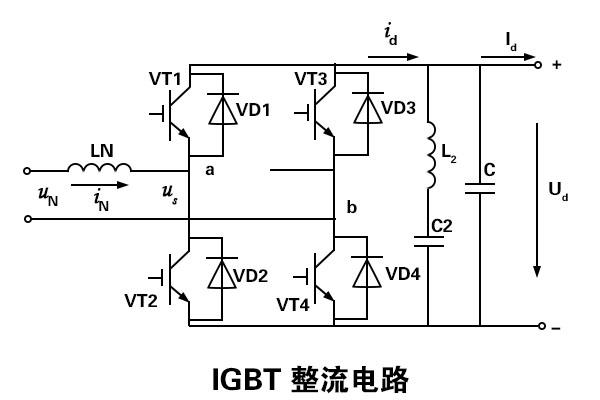

2、为什么整流线路通常选择晶闸管而不是IGBT模块？IGBT模块整流线路图是怎样的？

这是因为晶闸管模块价格低，工艺成熟，凭借变压器工艺现今已经做得非常好。

3.IGBT现在的电流无法做的非常大，并接工艺国内还不过关。价格高。

国外现在开始做IGBT整流的并不是很多。

有其以上因素。也有IGBT触发用的是高频输出也呈现高频脉冲型的，滤波需求高，要是触发不需要高频，控制性能就变得很糟糕。可控硅（晶闸管模块）就不一样是个半控元器件，触发导通后波形图是持续的，控制也很容易，滤波需求也很容易实现。因此通常情况下按照要求需要整流用的是可控硅，逆变用IGBT。
上述便是西班牙CATELEC介绍的双电压整流电路设计，IGBT模块适用于整流电路吗？西班牙CATELEC提供整流桥模块、晶闸管模块、二极管模块等半导体模块,绝缘式功率模块、功率组件、分立式功率半导体在内的众多功率电子产品是现CATELEC模块的主营项目。近期CATELEC产品将部分模块改进为以铜底板安装、增加厚度、增大了模块的散热接触点、大大提高了模块的使用寿命与性能。
