西班牙CATELEC:晶闸管(可控硅）应用手册

一、晶闸管串联和并联使用

晶闸管串联和并联使用时，电路应该使用门极强触发脉冲、均流、均压措施，还须选用开通、恢复特性一致的元器件。尤其是元器件串连运行于较高di/dt的逆变电路中时，其反向恢复特性对动态均压起主要作用。

二、散热器与晶闸管的组装

元器件的冷却形式有加装散热器自然冷却，风冷和水冷等形式，为了能使元器件充分地起到其额定性能并加强使用中的可靠性，除必需科学地选用散热器外还需正确地组装。唯有正确地组装散热器才可以确保其与元器件芯片间的热阻Rj-hs满足数据表中的需求。

在元器件与散热器的组装时，应考虑下列事项：

1.散热器的台面必需与元器件台面尺寸相匹配，避免压扁、压歪毁坏元器件。

2.散热器台面必需具备较高的平整、光洁度。推荐散热器台面粗糙度小于或等于1.6μm，平整度小于或等于30μm。组装时元器件台面与散热器台面应保持清洁干净无油污等脏物。

3.组装时要确保元器件台面与散热器的台面基本平行、同心。组装环节中，需求通过元器件中心线施加压力以使压力均匀分布在整体接触区域。客户手工组装时，推荐使用扭矩扳手，对所有紧固螺母轮流均匀用力，压力的大小要做到数据表中的需求。

4.在多次重复使用水冷散热器时，应注意检查其台面是不是光洁、平整，水腔内是不是有水垢和堵塞，尤其注意台面是不是有下陷情况，若有了上述情况应予以更换。

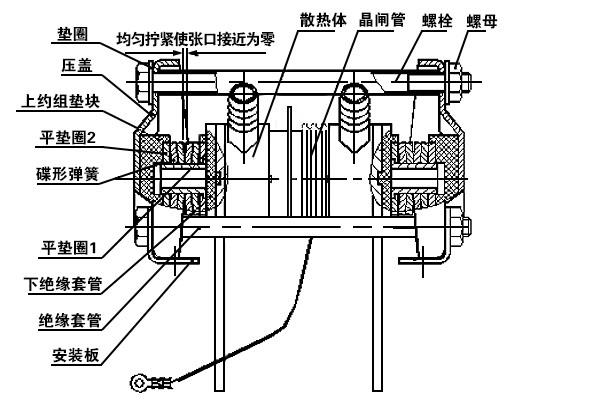

水冷散热器组装图见下面的图(图五):在使用中要注意，风冷形式加装散热器后，通常需求风速不低于6m/s；水冷形式需求水冷散热器水流量不小于4×103ml/min，进水温度5℃-35℃,水质ρ≤2.5KΩcm。
通常使用SS水冷系列和SF风冷系列和各种非标及组件散热器，为元器件配套使用。

按照元器件通态额定平均电流推荐配置的标准型散热器型号见下表。
当中SF系列风冷散热器指的是在强迫风冷(风速≥6m/s)情况下的主推配置，客户在用时要按照实际散热情况并考虑可靠性需求进行选择。对1000A以上元件通常不建议用风冷散热器，若用风冷散热器，则元件额定电流需降额使用。客户未作特别需求时，通常是按标准配置安装散热器。

上述便是西班牙CATELEC对晶闸管(可控硅）应用手册的介绍，CATELEC西班牙提供整流桥模块、晶闸管模块、二极管模块等半导体模块,绝缘式功率模块、功率组件、分立式功率半导体在内的众多功率电子产品是现CATELEC的主营项目。
