用万用表来检测整流桥堆四脚好坏

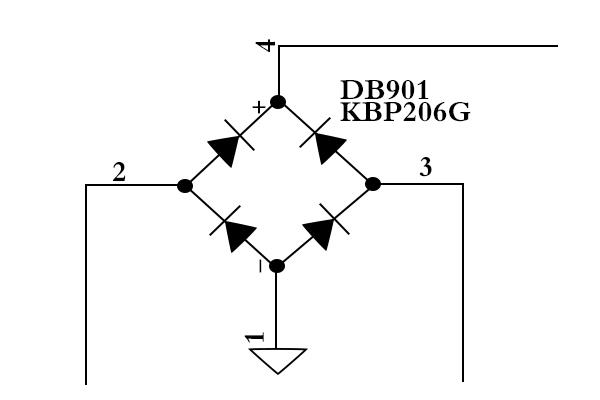

“整流桥模块”这一电子元器件，在电磁炉中必不可少，我在检修中汇总了一句顺囗溜来快速检测整流桥模块，于初学者分享！这一句顺囗溜是“一四单通、二三断”。仅七个字就能检验整流桥模块的好坏！意思是说：取下整流桥模块，用指针表RX1K档检验，一四脚和任意脚都是单向导通，也就是所说的“一四单通”，二脚和三脚检测时始终是断开不通，即：“二三断”，合乎这一情况的便是好的，相反则是坏的！

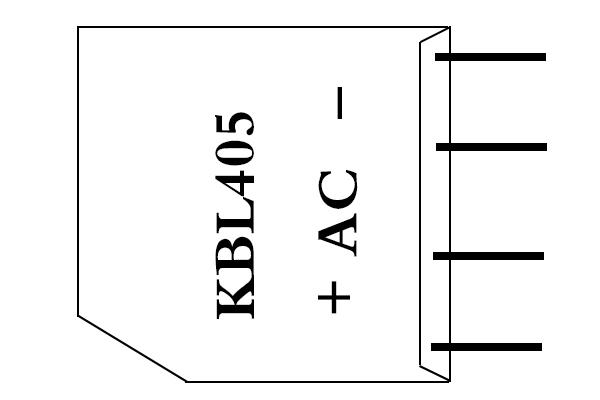

得到1个全桥二极管后，把它竖起来，把负极朝上，如图如示，（中间2个脚表示AC，接交流电，检测时把AC两脚当作1个整体来解释）

数字万用表打到二极管档（即蜂鸣档），之后根据它的正面电流来检测，正面电流为：（-）到（AC）（AC）到（+）正好是从上到下。

第1步：（-）到（AC）红表笔接（-）极，黑表笔各自接AC2个脚，全是正向导通，电阻值500左右。

第2步：（AC）到（+）红表笔接各自接AC两脚，黑表笔接（+）极，全是正向导通，电阻值500左右。

第3步：检测第1步和第2步的反方向电阻，为无穷大1。（第1步的反方向电阻测法（AC）到（一）红表笔各自接AC两脚，黑表笔接（一）极，两次全是反方向电阻，为无穷大1）（第2步的反方向电阻测法（+）到（AC）红表笔接（+）极，黑表笔各自接AC2个引脚，两次全是反方向电阻，为无穷大1）。

第4步：AC之间相互检测，电阻值为无穷1以上检测电阻值表示二极管正常，任何一组检测数指不对，都是有问题的。

简便记忆法是：测正向导通（一）到（AC）到（+）之后测反方向电阻，然后AC相互测。
这种非常好测，先观查：在正极脚上，另外三只脚，不管哪只脚的电压都能够流向正极。因此你就黑表笔接正极，黑表笔逐个打另外三只脚，不要为0，通常坏的全是无穷大或直接短路了。或者红表笔接负极，它都能够流向另外三只脚。也可以反着打。
