整流桥堆四脚怎么测量好坏

想了解四脚整流桥模块好坏分辨的办法，你最先得清楚实操接线上机测试的办法！ASEMI实操一步到位！

ASEMI单相整流桥模块接线！

第1种，分相启动式，如图1所示，系由輔助启动绕组来輔助启动，其起动转矩很小。运转速率大体上维持定值。主要使用于电风扇，空调风扇电动机，洗衣机等电机。

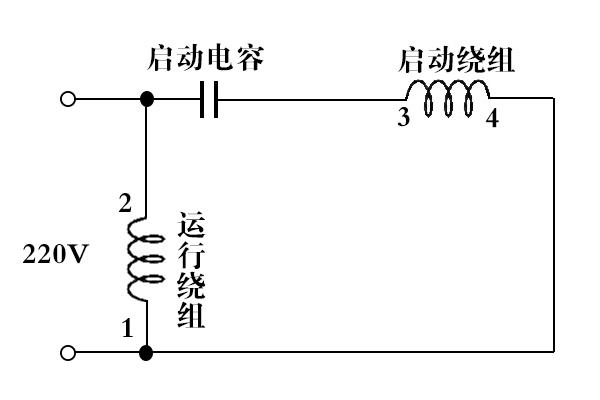

图1电容运转型接线线路第2种，电机静止时离心开关是接通的，给电后启动电容参加启动工作，当转子转速到达额定值的70%至80%时离心开关便会自行跳开，启动电容完成任务，并被断开。启动绕组不参加运行工作，而电动机以运行绕组线圈继续运作，如图2。
图2电容启动型接线线路第三种，电机静止时离心开关是接通的，给电后启动电容参加启动工作，当转子转速到达额定值的70%至80%时离心开关便会自行跳开，启动电容完成任务，并被断开。而运行电容串接到启动绕组参加运行工作。这样的接法通常用在空气压缩机，切割机，木工机床等负载大而不稳定的区域。如图3。
图3电容启动运转型接线线路（双值电容器）带有离心开关的电机，倘若电机无法在很短时间内启动实现，那麼绕组线圈便会快速损坏。电容值：双值电容电机，启动电容容量大，运行电容容量小，耐压通常超过400V。正反转控制：图4是带正反转开关的接线图，通常这样的电机的启动绕组与运行绕组的电阻值是一样的，便是电机的启动绕组与运行绕组是线径与线圈数完全相同的。通常洗衣机用得到这样的电机。这种正反转控制方法简便，无需复杂的转换开关。
图4开关控制正反转接线图1，图2，图3，正反转控制，只需将1-2线互换或3-4线互换便可实现逆转。关于图1，图2，图3，的启动与运行绕组的分辨，通常启动绕组比运行绕组直流电阻大许多，用万用表可测到。通常运行绕组直流电阻为几欧姆，而启动绕组的直流电阻为十几欧姆到几十欧姆。

上述便是CATELEC西班牙对整流桥堆四脚怎么测量好坏的介绍，CATELEC西班牙提供整流桥模块、晶闸管模块、二极管模块等半导体模块,绝缘式功率模块、功率组件、分立式功率半导体在内的众多功率电子产品是现CATELEC的主营项目。近期CATELEC产品将部分模块改进为以铜底板安装、增加厚度、增大了模块的散热接触点、大大提高了模块的使用寿命与性能。
