整流桥模块的接线故障介绍

1．故障检验方式

针对这一线路的故障检验方式讲解下述几个方面：

（1）若正极性和负极性直流输出电压都异常时，能够无须查验整流二极管，而是检验电源变压器，由于一些整流二极管同一时间发生同样故障的概率较小。

（2）对某1组整流电路发生故障时，可按上面讲解的故障检验方式进行查验。这一线路中整流二极管中的二极管VD1和VD3、VD2和VD4是直流电路并接的，进行在路检测时会互相影响，因此精确的检验应该将二极管脱开线路。

2．电路故障解析

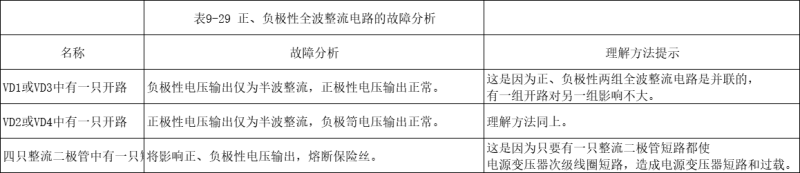

如表9-29所示是正、负极性全波整流线路的故障解析。

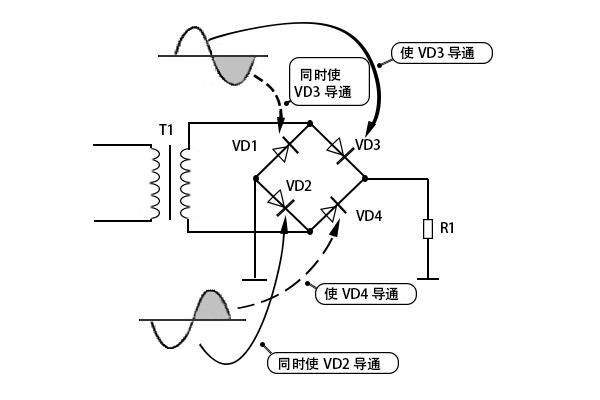

如图9-25所示是常见的正极性桥式整流线路，VD1～VD4是1组整流二极管，T1是电源变压器。
图9-25正极性桥式整流线路

桥式整流线路具备下述一些显著的线路特征和工作特性：

（1）每1组桥式整流线路中要用4只整流二极管，或用1只桥堆（1种4只整流二极管安装在一起的元件）。

（2）电源变压器次级线圈无需抽头。

（3）对桥式整流线路的解析与全波整流线路几乎相同，将交流輸入电压分为正、负半周二种情況进行。

（4）每一个半周交流輸入电压期间内，有2只整流二极管同一时间串连导通，另2只整流二极管同一时间串连断开，这与半波和全波整流线路不一样，解析整流二极管导通电流回路时要清楚这一点。
