整流桥模块的质量怎样检测

电工对整流桥模块肯定不陌生，因为它是所有设备开关线路必备的电子元件，极其常见，但对它的质量检验，却有一定技术要求。

要检测整流桥模块必须掌握它原理，检验方能得心应手。整流桥模块实际上是4只二极管的组合应用，尽管是一个元件，但确是能够理解为它是一个团队。常见到的有直接焊在线路板上，有的封装起来。无论哪一种形式都输入端是交流电，出的是直流电，简单理解是把交流电改成直流再释放出来，供设备线路使用。那做为电工我们碰到整流桥模块故障时该怎么解决呢？

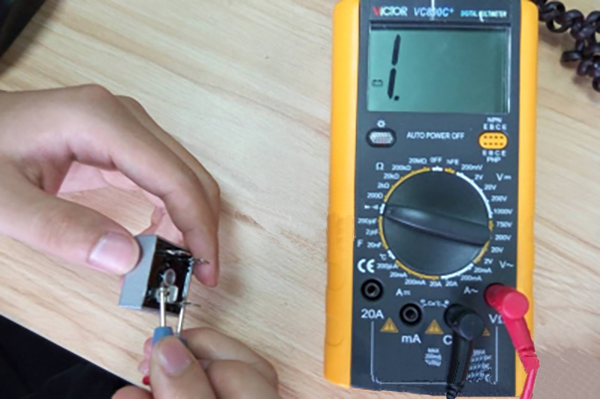

先要了解交流端和直流端在无标明的情況下怎么判断出：把万能表调至的R*100档位，红表笔固定与一端，黑表笔检测其余三端，当阻值均很大时，则红表笔所接的为整流桥模块负极。若用黑表笔固定一端，红表笔检测其余三端的电阻值均较小时，黑表笔所接的就为负极。辨别出正负极后，剩余的是交流端了，交流端不分极性，因此 无需辨别。

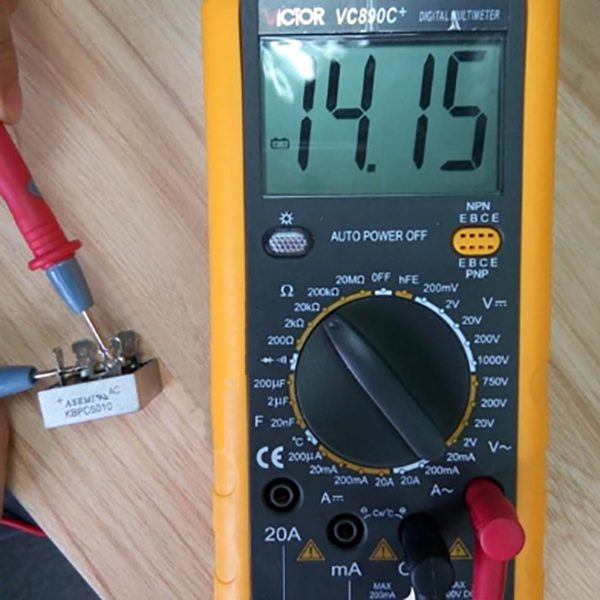

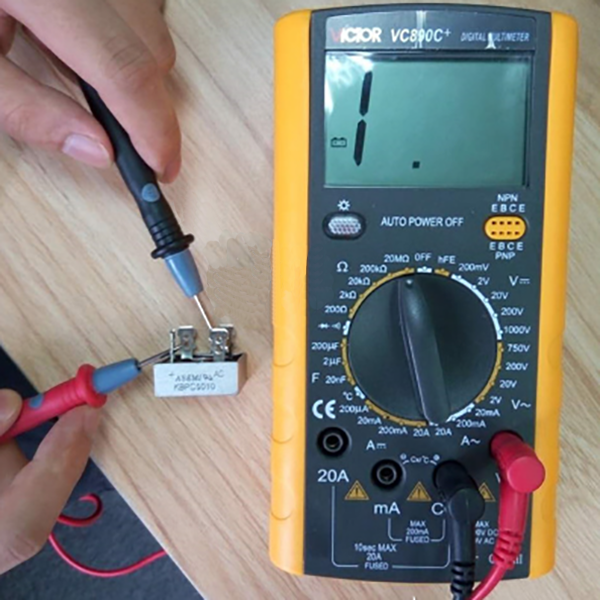

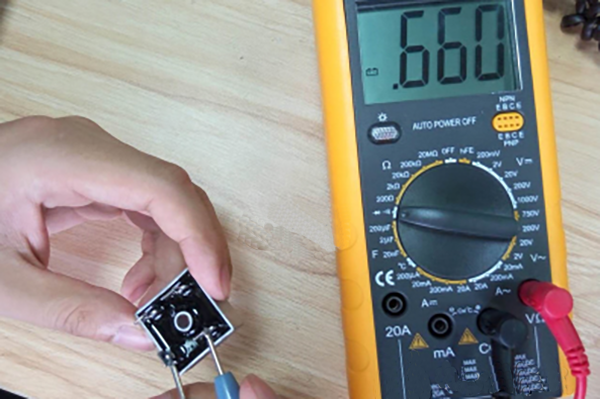

最关键的还是来说一下质量的辨别方式 ，同样用万能表R*100档位，找出交流端和直流端，各自检测，当表的读值为0时，说明桥内短路，若交流端正反方向电阻值均很大，说明桥内断开，当然这种方式 是针对于封装的整流桥块，若不是封装的，就用二极管档位，直接逐一检测，质量很容易辨别。

对维修，大部分情況下，对封装的整流桥模块，只有确定故障就整块替换，对短路故障的整流块，着实没有好的方式，但对断开故障还是能够修复使用的，那便是在开路的整流桥块上串联1个不小于原参数的整流二级管，这在手里无整流块备用，对电源精度要求不高的线路上是完全能够的，而且效果不错，没封装的整流桥模块，逐一检测，坏哪个，换哪个，非常简单，就不多做说明了。
