整流桥模块并接浮地驱动基本电路

1、反馈线路中2个电阻的挑选依据

以384X线路举例，较常用的光藕隔离反馈线路接法有2种，1种是将2脚接地装置，光藕4脚接1脚，通过拉低1脚的电平来实现稳压.

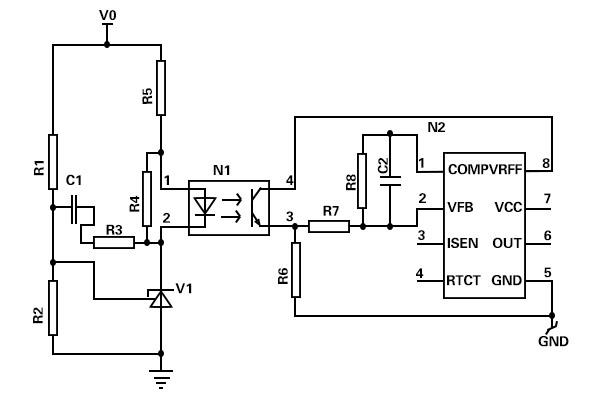

有些人认为这种方式不合理，会选用下图的方式，这种方式也是相同的原理，这里以下图举例阐述电阻R5及R6的挑选。

线路中，R7、R8连接成比例放大，放大倍数为1，也就是R7=R8，电容C2主要是起滤波作用，我通常选用的较小100P。倘若电流量取样信号在0-1V区域内，线路都正常运行，相应COMP端电压，就是就是1V--4.4V（内部二极管压降认定0.7V，1V为PDF供应的最小运作电压）那换算到R6上电压应当能在0.6V--4V变化。倘若光藕传送比为β，则可以获得下边的公式4≤R6*（V0-2.5-1.1）*β/R5

就是说，当光藕原边流经最大电流量的时候，副边电流量在R6上的压降应不小于4V。对R5的选用，我在另1个文章说过，一般光偶原边电流量控制在5mA就可以了，如此就可以选用R6的值。
2、小功率反激类电源的调试

小功率反激类输出电源，对经常设计的人而言，几乎是空载或轻载直接上电，因为已经轻车熟路，故此几乎不会出问题，主要问题是参数的优化。但对菜鸟或新手而言，有时线路原理还不是很明白，想通过动手来加强印象，如果自己做出来的电源直接上电，大概炸机的几率会超出一半，故此建议循序渐进好一些。先，单一给控制IC供电，看下IC运行能否正常，主要是看频率及MOS管的驱动信号，倘若单一供电，IC都运行异常的话，你倘若直接上电结果是什么不必说了吧？IC单一供电正常后，我通常是找一个带限流作用的直流输出电源给自己设计的电源供电，之后空载上电，看输出电压是不是正常，由于直流输出电源带限流作用，故此即使存有问题也是供电电源限流保护，空载输出电压正常再逐步加载。要是没有带限流作用的直流电源，我的建议也不能贸然直接加交流，可以在交流输入端串接1个白炽灯做限流作用，之后看空载能否正常，倘若正常后再将白炽灯去掉加交流，如此会安全一些。

上述便是西班牙CATELEC介绍的整流桥模块并接浮地驱动基本电路，西班牙CATELEC提供整流桥模块、晶闸管模块、二极管模块等半导体模块,绝缘式功率模块、功率组件、分立式功率半导体在内的众多功率电子产品是现CATELEC模块的主营项目。近期CATELEC产品将部分模块改进为以铜底板安装、增加厚度、增大了模块的散热接触点、大大提高了模块的使用寿命与性能。
