在一些大型的半导体元器件中，有一种元件称之为晶闸管。

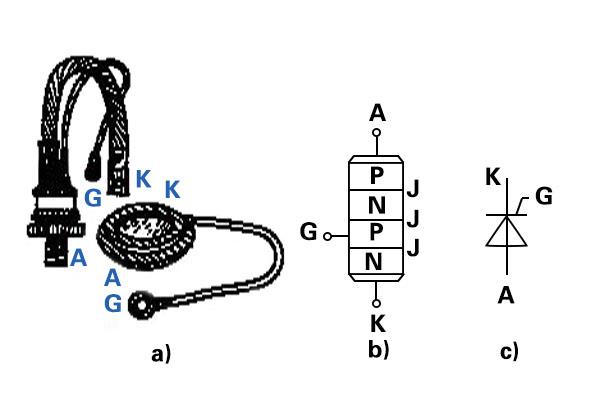

晶闸管模块是晶体闸流管的简称，又被称为作可控硅整流管，过去被简称为可控，用符号SCR表达。晶闸管模块是具备3个PN结的半导体元器件，有阳极A、阴极K和控制极G3个电极。图1为晶闸管模块的外观、构造和电气图形符号。它既具备二极管的正向导通和反方向阻断的特性，同时与二极管不一样的是，仅有当晶闸管模块被触发后，即在其控制极上添加一定的正方向电压后，它才容许电流流过。如若晶闸管模块导通后，其控制极就失去了控制效用。

晶闸管模块是1种可控的整流器件。可以实现用小电压小电流来控制大电压电流，关键起着开关效用，与二极管对比，不同点是正向导通首控制极电流控制。

效用：可控的导电开关，与二极管对比，不同点是正向导通首控制极电流控制。

晶闸管模块在线路中的关键效用是实现可控整流。当在晶闸管模块的阴极和阳极间添加正方向电压而控制极不加任何信号时，晶闸管模块处在切断模式。

如果在控制极和阴极间添加1个正方向的小电压，则晶闸管模块将导通，这时即使撤走控制信号，晶闸管模块仍能维持导通，除非是切断阳极电源回路或将阳极电流下降到低于晶闸管模块的维持电流。一般而言，触发晶闸管模块需要的电流相当于流过晶闸管模块电流的1/100~1/1000。

这代表着，当将晶闸管模块串接在弧焊变压器的次级绕组及焊接电缆之后，它不仅能将交流变成直流，在对应的电子设备的配合下还能控制焊接电流的大小。

在控制端给个触发脉冲后，就导通，可以借助交流电流，电流可以从小电流到几千安培以上；在交流电压过零反方向时，晶闸管模块自行切断，需要再一次给触发脉冲，才可以再次导通；控制触发脉冲的发出时间，从过零开始算起，也称作控制触发角，就可以控制导通的平均电流的大小，进而起着以小信号控制大电流的目标，这就是晶闸管模块的效用。
