1、误差放大器输出钳位线路

设计电源中，不管是恒压源或是恒流源，只要是闭环控制，总不会少了误差放大器，在进到闭环前，误差放大器输出电压为最高值，通常而言，误差放大器供电一般在15V左右，则误差放大器的输出在开环的时为14V左右，伴随着输入信息的添加，实现稳压（稳流）点后，误差放大器从最高点逐渐减少直到闭环要的值，在误差放大器输出减少环节中，时间越常自然输出超调越大线路越不易进到稳定。

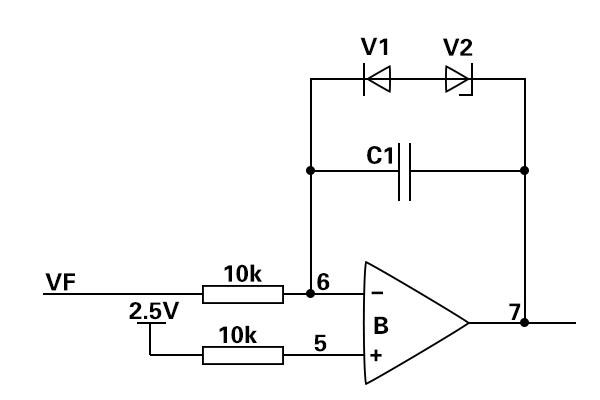

添加1个二极管+稳压管后，可以在一定程度上改进这个问题，如下图所示，如稳压管是5V的，那样在开环的时，误差放大器输出被钳位在6V左右，如此当进到闭环的时，误差放大器输出就并不是从14V逐渐降低反而是从6V左右，减少到闭环要的电压值自然要的时间就短，线路就越容易进到稳定。

大家可以看一看IC里面的误差放大器输出，无论IC供电电压多少伏，误差放大器输出电压的最大值一般都不可能是IC供电电压，反而是6V左右吧，不清楚是不是也是基于这个原因。
2、漏感的检测

在电源变压器设计过程中，想必大家都很了解变压器的漏感怎样检测，许多网友时常在帖子里提及，我的变压器电感1mH漏感600uH，倘若你也检测到相同情况，那么最好再核对下，这是因为我们知道漏感储存的能量是不能传递到副边的，倘若你的变压器参数如上所指，你想一想你的变压器的效率会有多少？还有的网友会纳闷，自己绕的变压器明明漏感检测的并不大，为何应用中会发生那么大的尖峰？这是因为在实际运行中，不但变压器的漏感在起作用，你的布线电感也在起作用。

准确的检测漏感的办法应该是其余元器件先不焊，将变压器最先焊接在PCB上，之后用粗短线将MOS管，输出整流二极管短路，将输出滤波电容短路，从输入滤波电容检测进去获取的是输入的漏感。将输入滤波电容短路，从输出滤波电容检测进到，获取的是输出端的漏感，类似的检测方法考虑了PCB的分布电感，更贴近实际的情况。
