什么叫整流桥模块

整流桥是由4只整流硅芯片作桥式连接，外层用绝缘朔料封装而成，大功率整流桥在绝缘层外增加锌金属壳包封，提高散热。整流桥品类多：有扁形、圆形、方形、板凳形（分直插与贴片）等，有GPP与O/J构造之分。最大整流电流从0.5A到100A，最大反方向峰值电压从50V到1600V。半桥是将2个二极管器件桥式整流的一半封在一起，用2个半桥可组成1个桥式整流线路，一个半桥也能够组成变压器带中心抽头的全波整流线路。挑选整流桥要注意整流线路和运行电压。整流桥堆通常用在全波整流线路中，它又分成全桥与半桥。

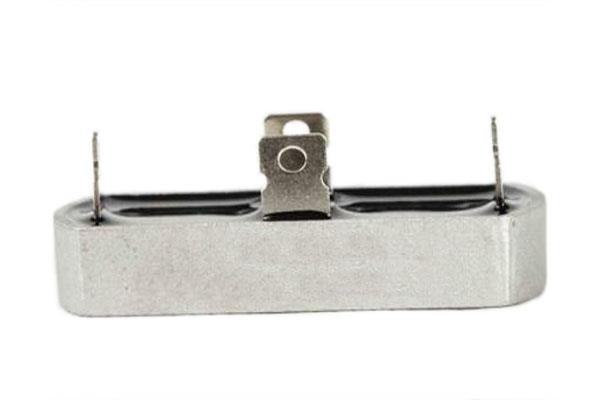

全桥是由4只整流二极管按桥式全波整流线路的形式连接并封装为一体组成的，图是其外型。全桥的正方向电流有0.5A、1A、1.5A、2A、2.5A、3A、5A、10A、20A、35A、50A等很多种规格型号，耐压值（最大反方向电压）有25V、50V、100V、200V、300V、400V、500V、600V、800V、1000V等很多种规格型号。

整流桥接法

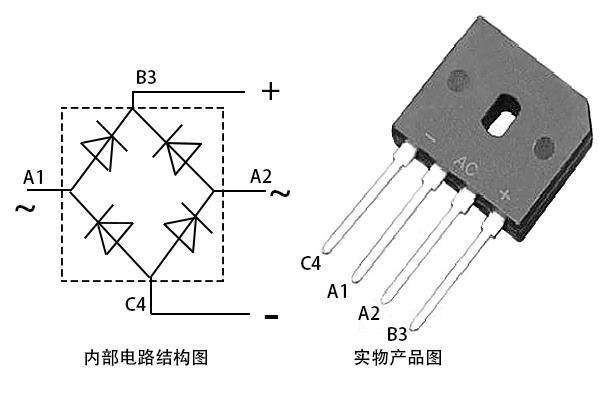

整流桥连接方法主要是分2种情形来了解，一个是实物产品与线路图的对应方式。通常情况下，B3做为整流正极輸出，C4做为整流负极輸出，A1与A2共同做为交流输入端.A1与A2集成在了中间位置，正负极在最外边。实际运行中我们只要将实物C4负极引脚对应连接线路C4点，实物B3正极引脚与线路B3相连接。上诉方式即是整流桥实物产品与线路原理图的连接方式。
整流桥连接方式第2个则是针对实物产品在线路中的接法。通常情况下现在大多数线路选用高压整流方式居多，下面我们就重点介绍下高压整流桥的线路接法。整流桥前端是交流220V输入，进到整流桥AC交流端，由正极直流輸出连接负载用电器正极，经负载用电器负极连接整流桥负极形成回路，完成整个电源整流的路径。

KBPC5010整流桥的接线方法

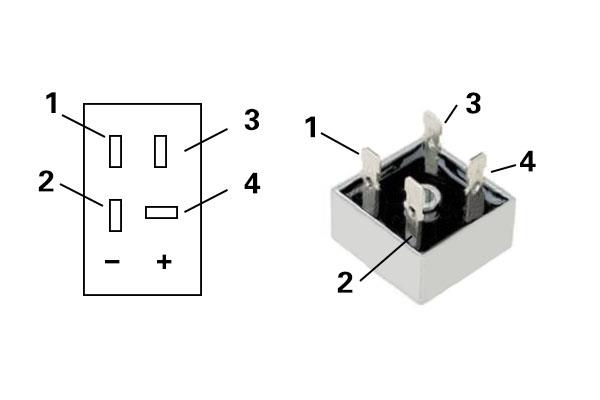

按照图上标识，2-3接交流端，1，4接直流端，且正确合理接入正负极。

倘若14接交流，2，3直流，无保障措施将会烧负载或桥堆。

桥式整流桥的运用

整流桥线路克服了全波整流线路要求变压器次级有中心抽头和二极管承担反压大的缺陷，但多使用了2只二极管。在半导体元器件发展趋势快，成本费较低的现在，此缺陷并不突显，因此整流桥线路在实际中运用比较普遍。

要特别指明的是，二极管用作整流元件，要按照不一样的整流方式和负载大小加以选取。如选取不当，则或无法安全工作，甚至于烧了管子;或大材小用，导致浪费。

上述便是西班牙CATELEC介绍的什么叫整流桥模块，西班牙CATELEC提供整流桥模块、晶闸管模块、二极管模块等半导体模块,绝缘式功率模块、功率组件、分立式功率半导体在内的众多功率电子产品是现CATELEC模块的主营项目。近期CATELEC产品将部分模块改进为以铜底板安装、增加厚度、增大了模块的散热接触点、大大提高了模块的使用寿命与性能。
