肖特基二极管元件作用

肖特基二极管元件是1种热载流子二极管元件。肖特基二极管元件也被称作肖特基势垒二极管元件是1种低功耗、超高速半导体器件，肖特基二极管元件被普遍应用于变频器、开关电源、驱动器等线路，做为低压、高频、大电流整流二极管、保护二极管元件、续流二极管等运用，肖特基二极管元件在微波通信等线路中作整流二极管、小信号检波二极管运用。那肖特基二极管元件作用是什么呢？
1、运行原理

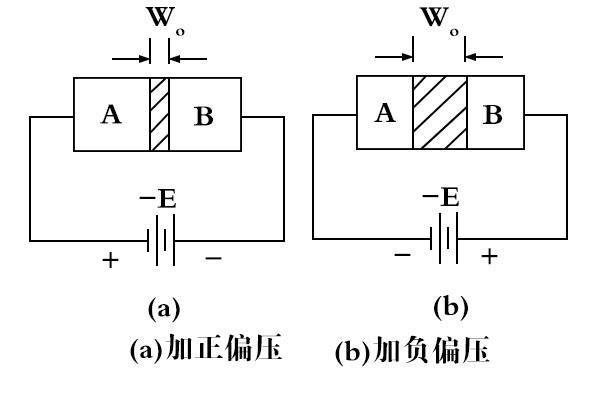

肖特基二极管元件是由贵金属金、铝、银、铂等A为正极，以N型半导体B为负极，之后借助两者接触面之间上产生的势垒1种具备整流特性做成的金属半导体器件。肖特基二极管元件因为N型半导体中存有大量电子，而贵金属中仅有少量自由电子，肖特基二极管元件中的电子便从浓度高的B向浓度低A中扩散。肖特基二极管元件金属A中没有空穴，不存在空穴自A向B扩散运动。伴随着肖特基二极管元件中电子持续从B扩散到A，B的表层电子浓度渐渐降低，表层电中性毁坏，因此产生势垒。

2、优势

肖特基二极管元件具备开关频率高、正方向压降低等优势，但肖特基二极管元件的反方向击穿电压较为低，通常并不会高过60V，最多仅约为100V，以致于局限了肖特基二极管元件的运用范围。在变压器次级用100V以上的高频整流二极管、开关电源和功率因数校正线路中的功率开关器件续流二极管、RCD缓冲器线路中用600V～1.2kV间的高速二极管元件、PFC升压用600V二极管元件等情况下时，唯有运用快速恢复外延二极管元件和超快速恢复二极管元件。如今的肖特基二极管元件已获得了突破性的进展，150V和200V高压现已上市，运用新型材料制做的超出1kV的肖特基二极管元件也研制成功。

3、作用

肖特基二极管元件又被称作肖特基势垒二极管元件（简称SBD），是1种低功耗、超高速半导体器件。肖特基二极管元件最明显的特征是反向恢复时间极短，正向导通压降仅为0.4V左右。肖特基二极管元件多用来高频、大电流整流二极管、低压、续流二极管、保护二极管元件、小信号检波二极管、微波通信等线路中作整流二极管等处运用。肖特基二极管元件在通信电源、变频器等中较为常见。肖特基二极管元件在双极型晶体管的开关线路内，借助在连接二极管元件来箝位。

4、特色

因为肖特基二极管器件基势垒高度小于PN结势垒高度，故肖特基二极管器件正向导通门限电压和正方向压降都比PN结二极管低。因为肖特基二极管器件是1种多数载流子导电器件，不会有少数载流子寿命和反向恢复等问题。肖特基二极管器件的反向恢复时间便是肖特基势垒电容的充、放电时间，完全不同于PN结二极管反向恢复时间。因为肖特基二极管器件的反向恢复电荷少，故肖特基二极管器件开关速度极快，开关损耗也很小，非常适合于高频运用。

5、运用

肖特基二极管器件的构造及特色使其适用于于在低压、大电流輸出等场所用来高频整流，在高频率下用作检波和混频，肖特基二极管器件在高速逻辑电路中用来箝位。在IC中也常选用肖特基二极管器件，在高速计算机中也被普遍使用。除去普通PN结二极管的特性参数之外，肖特基二极管器件用作检波和混频的电气参数还包括中频阻抗，指的便是肖特基二极管器件施加额定本振功率时对指定中频所呈现的阻抗。

上述便是CATELEC西班牙对肖特基二极管元件作用的介绍，CATELEC西班牙提供整流桥模块、晶闸管模块、二极管模块等半导体模块,绝缘式功率模块、功率组件、分立式功率半导体在内的众多功率电子产品是现CATELEC的主营项目。
