PIN二极管模块构造工作原理

PIN二极管参数

1.插入损耗：开关在导通时下降不为零，称之为插入损耗

2.隔离度：开关在断开时其下降也非无穷大，称之为隔离度

3.开关时间：由于电荷的存储效应，PIN管的通断和断通都要1个过程，这一过程所需時间

4.承受功率：在给出的运行条件下，微波开关可以承担的最大输入功率

5.电压驻波系数：仅体现端口输入，輸出匹配情况

6.视频泄漏

7.谐波：PIN二极管模块也具备非线性，因此会出现谐波，PIN开关在宽带采用场所，谐波将会落在采用频带内引发干扰。开关类型：反射式和吸收式，吸收式开关的性能较反射式开关优良。
PIN二极管模块构造

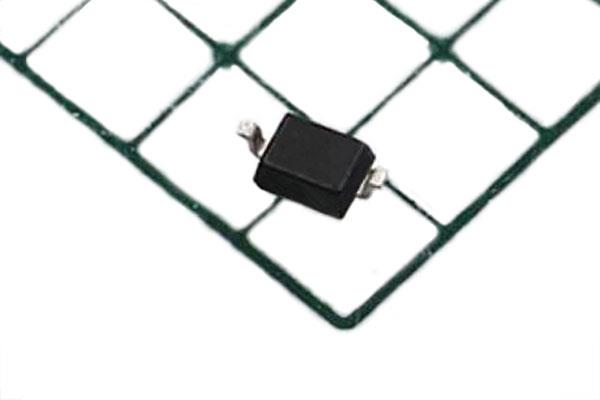

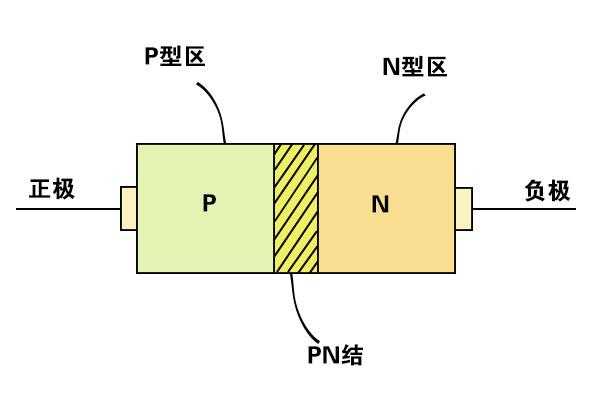

通常的二极管模块是由N型杂质掺杂的半导体器件和P型杂质掺杂的半导体器件直接组成生成PN结。而PIN二极管模块是在P型半导体材料和N型半导体材料间加一薄层低掺杂的本征（Intrinsic）半导体层。

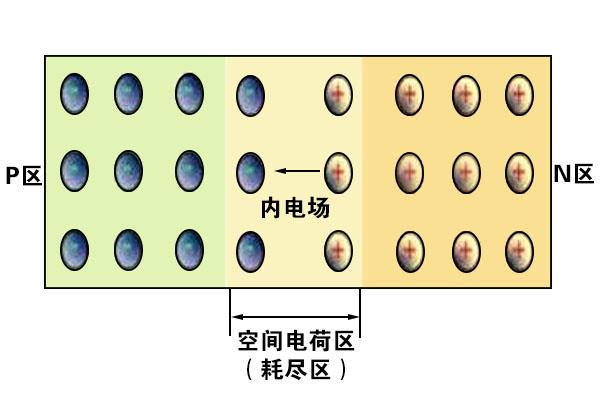

由于本征半导体类似于介质，这就等同于提升了P-N结结电容2个电极间的距离，使结电容显得非常小。其次，P型半导体和N型半导体中耗尽层的宽度是随反方向电压提升而加宽的，伴随着反偏压的提升，结电容都要显得非常小。

由于I层的存在，而P区通常做得非常薄，入射光子只能够在I层内被吸收，而反方向偏压多数集中在I区，生成高电场区，I区的光生载流子在强电场影响下加速运动，因此载流子渡越時间常量减少，进而改进了光电二极管的频率响应。与此同时I层的引进加大了耗尽区，展宽了光电转换的有效运行区域，进而使灵敏度得到提升。

PIN二极管原理

由于PIN二极管模块的射频电阻与直流偏置电流相关，因此它可以用作为射频开关和衰减器。串连射频开关线路：当二极管模块正偏时，即接通（短路）；当二极管模块零偏或反偏时，不但开关的最高工作频率会被限制，最低工作频率也会被限制，如PIN管就无法控制直流或低频信号的通断。受管子截止频率的影响，开关还有一个上限工作频率。需要开关的频带尽可能宽，这是因为信号源的频带越来越宽。
