整流桥的功能

整流桥用在交流发电机电源系统中，其功效一个是将交流发电机生成的交流电变成直流电，以达到向用电设施供电和向蓄电池充电;二是限制蓄电池电流逆流回发电机，保障发电机不被逆电流烧毁。硅二极管器件具备单方向导电的特性，即在硅二极管器件两边添加特定的电压（电源正极接二极管器件正极，电源负极接二极管器件的负极）时，二极管器件就导通，有电流流过，相反，二极管器件不导通，无电流通过。如此，电流只可以从1个方向通过。人们借助二极管器件的这一特性，做成整流器。当给整流器添加交流电压时，只容许交流电的正半周通过，而负半周不通过，所以在整流器的负端便输出脉动直流电

整流桥基本原理

如下图a、b、c所显示是用4个二极管器件组成的桥式整流线路。图上画出3种常见的画法。由4个二极管器件VD1~VD4组成，其结构特点为：VD1、VD2负极连接，接负载的正端，VD3、VD4正极连接，接负载的负端；VD1正极与VD4负极连接，V2正极与V3负极连接，各自接变压器T2次侧的两边。RL为负载。

当变压器2次侧电压u2=

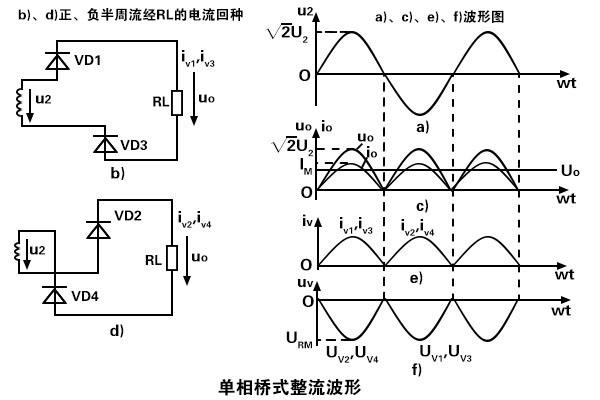

时，如下图a所显示，在正半周时，a点电位高过b点电位，二极管器件VD1、VD3导通，VD2、VD4处于反方向偏置二断开。电流由变压器2次侧a端通过VD1到RL再通过VD3回到b端，如下图b所显示。这时负载RL上获得1个与u2正半波一样的半波电压uo和电流io，如下图c所显示。

当u2为负半周期时，a点电位小于b点电位，二极管VD2、VD4导通二VD1、VD3断开，电流由b端通过VD2到RL，再由RL经VD4重回a端，如下图d所显示。负载又获得了另1个与u2正半波一样但相位相差180°的半波电压uo和线路io，如下图c所显示。如此在正弦电压的1个周期内，负载RL上获得2个正半周期电压和电流，因此称作全波整流。整流后得电压波型称作单相脉动电压波型，以其平均值Uo做为等效的直流电压。

输出电压平均值Uo：由上图c中输出电压uo对时间积分可获得Uo为：

负载RL上的电流平均值为：

二极管承担反方向电压的最大值：从图b、d线路中可以看得出，当VD1、VD3导通二VD2、VD4断开时，若忽略二极管的正方向压降，则VD2、VD4承担的最大反方向电压为

，即：

当VD2、VD4导通时，VD1、VD3承担反方向电压而断开，反压也为

二极管平均电流：因为桥式整流中任意1个二极管唯有半波时间导通，因此1个周期内经过每一个二极管的电流唯有经过负载电流的一半。因此：

上述便是西班牙CATELEC介绍的整流桥模块的原理和功能，西班牙CATELEC提供整流桥模块、晶闸管模块、二极管模块等半导体模块,绝缘式功率模块、功率组件、分立式功率半导体在内的众多功率电子产品是现CATELEC模块的主营项目。近期CATELEC产品将部分模块改进为以铜底板安装、增加厚度、增大了模块的散热接触点、大大提高了模块的使用寿命与性能。
