1.判断各电极门极断掉双向晶闸管3个电极的判断方式与普通双向晶闸管一样,即用万用电表的R×100档,找到具备二极管特性的2个电极,当中1次为低电阻值(几百欧姆),另1次为电阻值过大。在电阻值小的那次监测中,红电笔接的是阴极K,黑电笔接的是门极G,余下的1只引脚为阳极A。
2.触发功能和断掉功能的监测可断掉双向晶闸管触发功能的监测方式与普通双向晶闸管一样。监测门极断掉双向晶闸管的断掉功能时,可先按监测触发功能的方式使双向晶闸管处在导通模式,即用万用电表R×1档,黑电笔接阳极A,红电笔接阴极K,测得电阻值为无穷大。再将A极与门极G短路,给G极添加正方向触发信号时,双向晶闸管被触发导通,其A、K极间电阻值由无穷大变成低阻模式。断掉A极与G极的短路点后,双向晶闸管维系低阻导通模式,表明其触发功能正常。再在双向晶闸管的门极G与阳极A间添加反方向触发信号,若这时A极与K极间电阻值由低电阻值变成无穷大,则表明双向晶闸管的断掉功能正常,图8-21是断掉功能的监测示意图。
也能够用图8-22所示线路来监测门极断掉双向晶闸管的触发功能和断掉功能。线路中,EL为6.3V指示灯(小电珠),S为转换开关,VT为被测双向晶闸管。当开关S断掉时,双向晶闸管不导通,提示灯不亮。将开关S的K1触点连通时,为G极添加正方向触发信号,指示灯亮,表明双向晶闸管已被触发导通。若将开关S断掉,指示灯维系发光,则表明双向晶闸管的触发功能正常。若将开关S的K2触点连通,为G极添加反方向触发信号,指示灯熄灭,则表明双向晶闸管的断掉功能正常。
温控双向晶闸管的监测

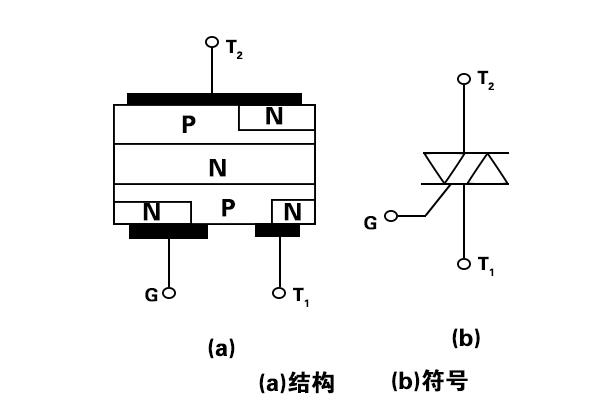

1.判断各电极温控双向晶闸管的内部构造与普通双向晶闸管相似,所以也能够用判断普通双向晶闸管电极的方式来找到温控双向晶闸管的电极。
2.性能监测温控双向晶闸管的好坏也能够用万用电表大致测出来,具体做法可参照普通双向晶闸管的监测方式。
图8-23是温控双向晶闸管的测试线路。线路中,R是分流电阻,用作设定双向晶闸管VT的开关温度,其电阻值越小,开关温度设定值就越高。C为抗干扰电容,可避免双向晶闸管VT误触发。HL为6.3V指示灯(小电珠),S为电源开关。
连通电源开关S后,双向晶闸管VT不导通,指示灯HL不亮。用电吹风“热风档”给双向晶闸管VT加温,当其温度达到设定温度值时,指示灯亮,表明双向晶闸管VT已被触发导通。若再用电吹风“冷风”档给双向晶闸管VT降温(或待其自然冷却)至相应温度值时,指示灯能熄灭,则表明该双向晶闸管性能良好。
若连接电源开关后显示灯即亮或给晶闸管模块加温后指示灯灭了、或给晶闸管模块降温后显示灯不熄灭,则是被测晶闸管模块击穿毁坏或性能欠佳。
上述便是西班牙CATELEC对温控和门极关断双向晶闸管的检测的介绍,CATELEC西班牙提供整流桥模块、晶闸管模块、二极管模块等半导体模块,绝缘式功率模块、功率组件、分立式功率半导体在内的众多功率电子产品是现CATELEC的主营项目。
