西班牙CATELEC:双向晶闸管模块的测量

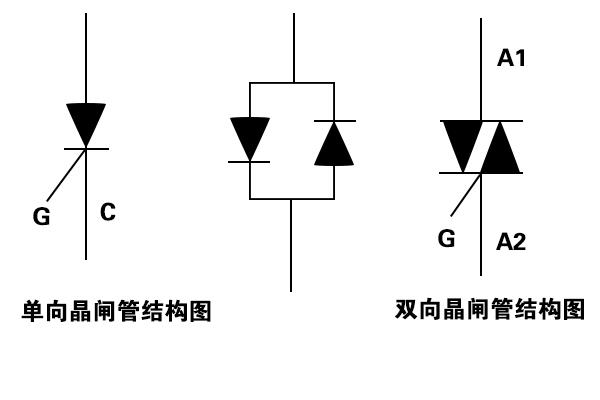

1．判断各电极用数字万用表R×1或R×10档各自测量双向晶闸管模块3个引脚间的正、反方向电阻值，若测出某个管脚与其余两脚均接不上，则此脚就是主电极T2。

找到T2极后，剩余的两脚就是主电极T1和门极G3。测量这两脚间的正反向电阻值，会测出2个均较小的电阻值。在电阻值较小（约几十欧姆）的1次测量中，黑电笔接的是主电极T1，红电笔接的是门极G。

螺栓形双向晶闸管模块的螺栓一头为主要电极T2，较细的引线端为门极G，较粗的引线端为主要电极T1。

金属封装（TO–3）双向晶闸管模块的外壳为主要电极T2。

塑封（TO–220）双向晶徊管的中心引脚为主要电极T2，该极通常与自身带有小散热片相接。

2．判断其优劣用数字万用表R×1或R×10档检测双向晶闸管模块的主电极T1与主电极T2间、主电极T2与门极G间的正、反方向电阻值，正常时均应将近无穷大。若测出电阻值均非常小，则表明该双向晶闸管电极间已击穿或漏电短路故障。

检测主电极T1与门极G间的正、反方向电阻值，正常时均应在几十欧姆（Ω）至一百欧姆（Ω）间（黑电笔接T1极，红电笔接G极时，测出的正方向电阻值较反方向电阻值略小一些）。若测出T1极与G极间的正、反处电阻值均为无穷大，则表明该双向晶闸管已开路毁坏。

3．触发功能检测对运行电流为8A之下的小功率双向晶闸管模块，可以用数字万用表R×1档直接检测。检测时先将黑电笔接主电极T2，红电笔接主电极T1，之后用镊子将T2极与门极G短路故障，给G极添加正极性触发信号，若这时测出的电阻值由无穷大变成十几欧姆（Ω），则表明该双向晶闸管已被触发导通，导通方向为T2→T1。

再将黑电笔接主电极T1，红电笔接主电极T2，用镊子将T2极与门极G间短路故障，给G极添加负极性触发信号时，测出的电阻值应由无穷大变成十几欧姆，则表明该双向晶闸管已被触发导通，导通方向为T1→T2。

若在双向晶闸管被触发导通后断开G极，T2、T1极间无法维护低阻导通模式而阻值变成无穷大，则表明该双向晶闸管模块特性不良或已经毁坏。若给G极添加正（或负）极性触发信号后，双向晶闸管仍不导通（T1与T2间的正、反方向电阻值仍为无穷大），则表明该双向晶闸管已经坏了，无触发导通功能。

对运行电流以8A以上的中、大功率双向晶闸管模块，在检测其触发功能时，可先在数字万用表的某支电笔上串连1~3节1.5V干电池，之后再用R×1档按以上所述方式检测。

对耐压为400V以上的双向晶闸管模块，还可以用220V交流电压来检测其触发功能及特性优劣。

将电源线插头连接市电后，双向晶闸管模块处在断开模式，灯泡不亮（若这时灯泡正常发光，则表明被测双向晶闸管的T1、T2极间已击穿短路故障；若灯泡微亮，则表明被测双向晶闸管漏电毁坏）。按动一下按钮S，为双向晶闸管的门极G提供触发电压信号，正常时双向晶闸管应即刻被触发导通，灯泡正常发光。若灯泡无法发光，则表明被测双向晶闸管内部开路毁坏。若按动按钮S时灯泡点亮，松手后灯泡又熄灭，则表明被测双向晶闸管的触发特性不良。

上述便是西班牙CATELEC对双向晶闸管模块的测量的介绍，CATELEC西班牙提供整流桥模块、晶闸管模块、二极管模块等半导体模块,绝缘式功率模块、功率组件、分立式功率半导体在内的众多功率电子产品是现CATELEC的主营项目。
