桥式整流线路图

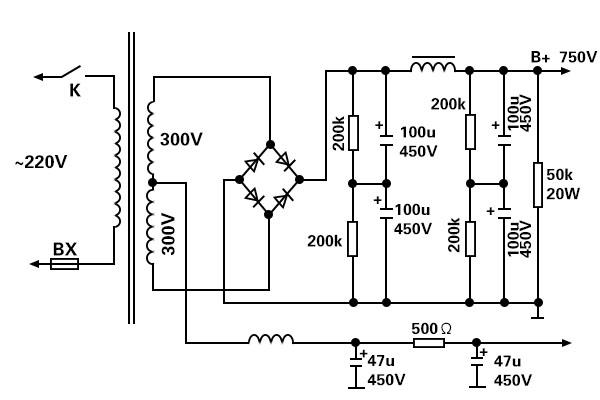

二极管元件桥式整流线路图（一）
晶体二极管桥式整流线路图

二极管元件桥式整流线路图（二）
图1

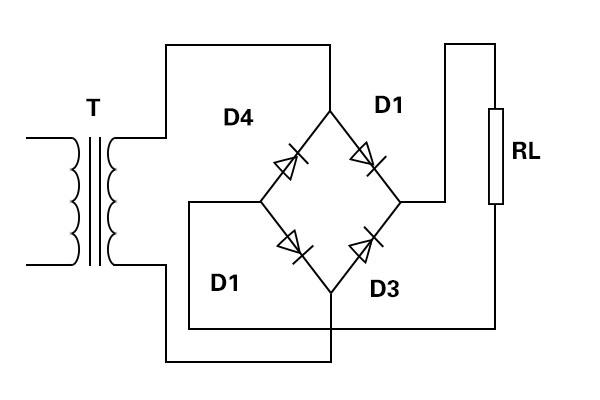

桥式整流线路，也可认定它是全波整流线路的1种，变压器绕组按图1方式接4只二极管元件。D1～D4为4只一样的整流二极管元件，连接成电桥构造，所以叫做桥式整流线路。借助二极管元件的导引功能，使在负半周时也可以把次级輸出引到负载。

详细接法如下图所示，从图中可以看出，在正半周时由D1、D2导引电流由上而下借助RL，负半周时由D3、D4导引电流也是由上而下借助RL，进而完成了全波整流。

在这个构造中，若輸出一样的直流电压，变压器次级绕组与全波整流对比则只须一半绕组就可以了，但若要輸出一样大小的电流，则绕组的线径要相对加粗。关于脉动，和前面讲的全波整流线路完全一致。

因为整流线路的输出电压都带有不小的脉动成分。为了能尽可能压低脉动成分，在另一方面还要尽可能保留直流成分，使输出电压接近理想的直流，这个措施便是滤波。滤波通常是借助电容或电感的能量存储功能来完成的。

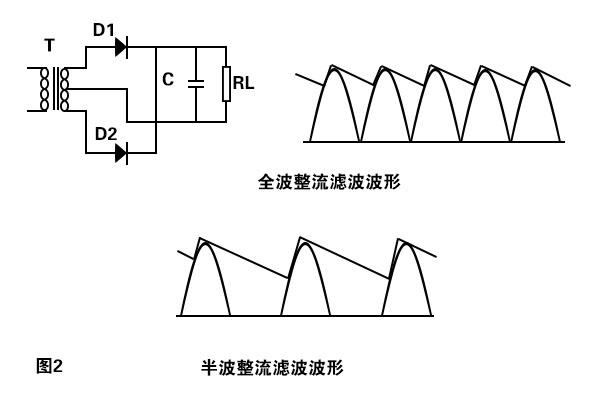

在本实验线路中选用的是电容滤波，即在负载电阻RL上并接1个滤波电容C，线路如图2，滤波后的波型如下图。
二极管元件桥式整流线路图（三）

单相整流桥是一种可将单相交流电流，转变成直流电流的元器件产品。通常单向整流线路普遍的有单向半波，全波、桥式整流线路。与全波整流线路对比，单相全波桥式整流线路中的电源变压器仅用1个副边绕组，就可以了完成全波整流的目的。它的线路构造核心其实是，借助了二极管元件的单向导通特性与线路中电位差的特性，并选用桥式连接的线路原理衍生而来。

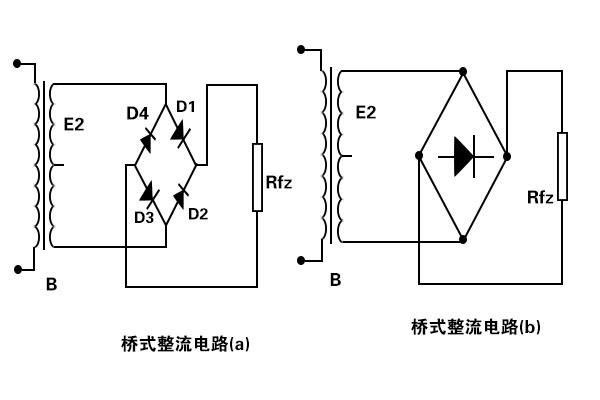

那单相整流桥线路图如下图所显示：通常有2种画法，1种为标准画法，1种为简易画法。

图内a所显示即是标准单相整流桥线路图画法，里面4个二极管元件的极性为D1与D2阴极对接，D4与D3阳极对接，D4/D1与D3/D22组各自阴阳极对接，两两芯片间用导线引出来，即组成1个桥式线路，必须注意的是4个二极管元件的极性不可以错误摆放，不然线路将无法正常运行。图内b所显示即是简易画法，这类通常是工程设计草图所使用到的简易标识，表明线路里必须1个整流桥产品。通常我们所指的整流桥线路图，一般是指图a所显示这种的标准图纸。
