二极管元件整流桥线路图

桥式整流线路的原理如下所示：

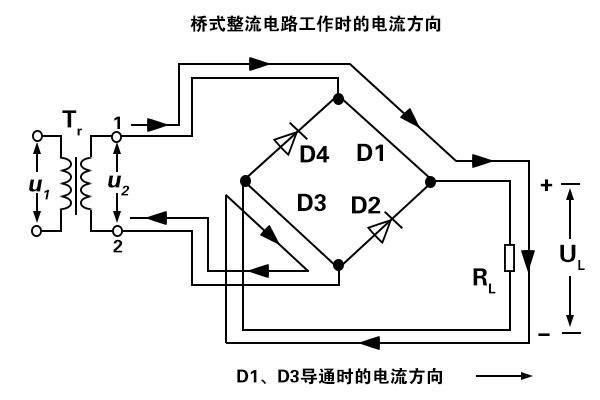

輸入电压u2为正半周时，对D1、D3加正方向电压，Dl、D3导通;对D2、D4加反方向电压，D2、D4断开。线路中组成u2、D1、Rfz、D3通电电路，在Rfz上构成上正下负的半波整流电压;

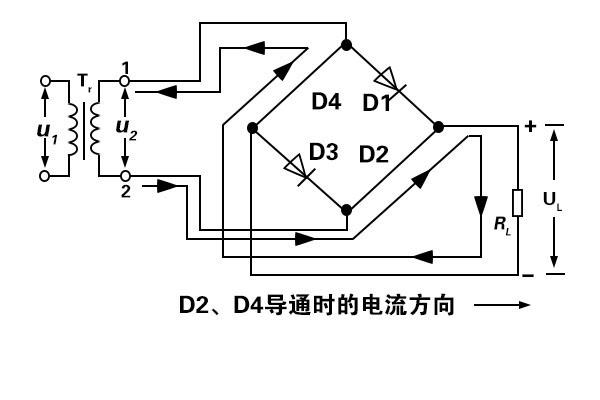

輸入电压u2为负半周时，对D2、D4加正方向电压，D2、D4导通;对D1、D3加反方向电压，D1、D3断开。线路中组成u2、D2、Rfz、D4通电电路，同样在Rfz上构成上正下负的此外半波的整流电压。

这样重复下来，最后在Rfz上便获得全波整流电压。其波型图和全波整流波型图是同样的。从图还可以看出，桥式线路中每只二极管元件承担的反方向电压等同于变压器次级电压的最大值，比全波整流线路小一半。桥式整流是对二极管元件半波整流的一种改进。

解析1：电源滤波的环节解析：电源滤波是在负载RL两边并接1只比较大容量的电容器。因为电容两端电压不会突变，因此负载两边的电压也不会突变，使输出电压能够平滑，到达滤波的目地。

波型构成环节：輸出端接负载RL时，当电源供电时，向负载供应电流的同時也向电容C充电，充电时间常数为τ充=（Ri∥RLC）≈RiC，通常Ri〈〈RL，忽视Ri压降的影响，电容上电压将随u2快速上升，当ωt=ωt1时，有u2=u0，自此u2小于u0，所有二极管元件断开，这时电容C借助RL放电，放电时间常数为RLC，放电时间慢，u0变化平缓。当ωt=ωt2时，u2=u0，ωt2后u2又变化到比u0大，又开始充电环节，u0快速上升。

ωt=ωt3时有u2=u0，ωt3后，电容借助RL放电。这样重复，周期性充放电。因为电容C的存储功能，RL上的电压起伏大大减少了。电容滤波适用于电流变化不大的场所。LC滤波线路主要用于电流不小，规定电压脉动较小的场所。

解析2：测算滤波电容的容量和耐压值选取

电容滤波整流线路输出电压Uo在√2U2~0.9U2间，输出电压的平均值关键在于放电时间常数的大小。

电容容量RLC≧（3~5）T/2当中T为交流电源电压的周期。实际中，常常进一步类似为Uo≈1.2U2整流管的最大反方向峰值电压URM=√2U2，每一个二极管元件的平均电流是负载电流的一半。
