二极管混频器的特性

所说二极管混频器便是混频器中的非线性元器件使用混频二极管的混频器，它的电原理图如下图5所显示。图5中L1C1为输入的信号电路，调谐于输入的信号频率fS；L2C2为輸出中频电路，调谐于中频频率fi。輸出中频电路直接与混频二极管D、的信号输入电压μS、本振电压μO和偏置电源EO串连在一块，輸出中频电压μi整个反作用到混频二极管上。

这类二极管混频器具备线路简易、噪音小和工作频率高等特性，但混频电压增益较低。这类线路在大的信号混频中使用时，混频二极管在开关状态运行，它能获得较大的动态范围，因此在微波线路中较普遍地使用。若使用独立元器件组成的混频器，其非线性和动态范围都不会太理想。如今，彩电电调谐器大多使用2个或多个元器件组成的平衡混频器和差分对混频器等，以提升混频器的性能。

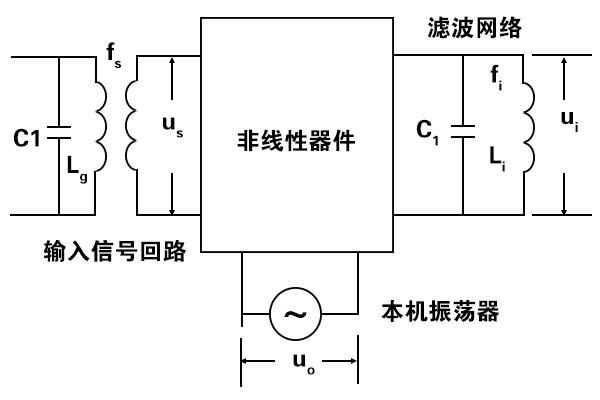

在微波领域中，若将图4中的非线性元器件使用2个混频二极管，则可组成混频二极管短波混频器。

这类混频器具备下列特性：

（1）它属平衡线路方式，可解决单管混频器在非线性和动态范围层面的欠缺；

（2）具备稳定可靠的优势，变频增益低和无可再生效应；

（3）混频噪音小；

（4）混频器的动态范围取决于本振工作电压的大小。

为了能提升短波接收器的功能，可增多短波可调预选器，这时应选用由2个变容管构成的参量混频器，这类参量混频器称作上边带向上变频短波参量混频器，它属平衡式混频线路，如下图6所显示。这类参量混频器把短波信号2MHz～32MHz转换为中频信号112MHz，中频信号经过高选择性的晶体滤波器，便于给±10kHz带宽供应必需的带外保护。短波可调预选器可做为宽动态范围的精密可调有源滤波器。

对晶体滤波器±10kHz带宽之外的频率而言，接收器的动态范围将极大的增加。在通信中，当短波接收器遭受强干扰时，可将短波可调预选器接在天线和短波接收器间，进而抵消强干扰所形成的噪音。图6中的2个变容管为2CC17，其结电容C3=24pF～28pF，C30=2.8pF～3.5pF，电容比C3/C30≥6.8，Q≥100[3]。变容管经过±45V的高阻抗电源获取反方向直流偏置电压，并在恰当的工作电压电平下按推挽式由泵频放大器推动。泵频放大器为单管放大器，将频率合成器来的工作电压放大，使变容二极管两边取得约20V的泵频工作电压，以获得所要的140dB的动态范围。
