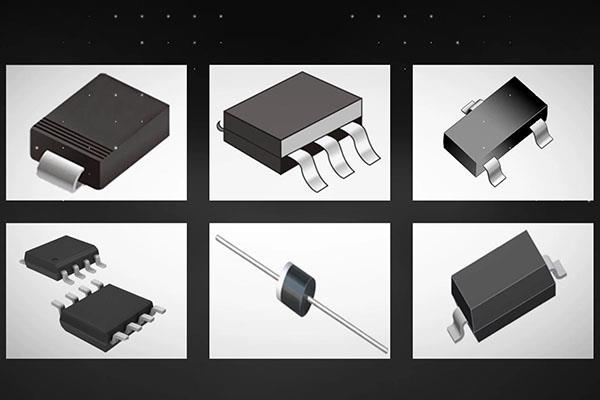

(1)最小击穿电压VBR
当TVS流经规定的电流时,TVS两边的电压称之为最小击穿电压,在这个区域,TVS二极管呈低阻抗的通道。在25℃时,低过这一电压,TVS二极管是不易出現雪崩击穿的。
(2)额定反方向断开电压VWM
VWM是TVS二极管在正常的模式时可承担的电压,此电压应大于或等于被保护线路的正常的工作电压。但它又需尽量与被保护线路的正常的工作电压接近,如此才不易在TVS二极管运行之前使整个线路面对过压威胁。按TVS二极管的VBR与标准值的离散度,可把VBR分成5%和10%2种,对5%的VBR而言,VWM=0.85VBR腿;而对10%的VBR而言,VWM=0.81VBR。
(3)最高峰值脉冲电流IPP
IPP是TVS二极管在反方向模式运行时,在规定的脉冲条件下,元器件准许借助的最高脉冲峰值电流。
(4)箝位电压Vc
当脉冲峰值电流Ipp流经TVS二极管时,其两边出現的最高电压值称之为箝位电压Vc。Vc和Ipp体现了TVS二极管的浪涌抑制功能。通常把Vc与VBR之比称之为箝位因子(系数),其值通常在1.2~1.4间。真实应用时,应以Vc不超被保护线路的最高准许安全电压,不然被保护元器件将面对被毁坏的可能。
(5)最大峰值脉冲功能损耗PM
PM通常是最大峰值脉冲电流Ipp与箝位电压Vc的乘积,也就是最高峰值脉冲功能损耗。它是TVS二极管能承担的最高峰值脉冲功能损耗值。在给出的最高钳位电压下,功能损耗PM越大,其浪涌电流的承受力越大。此外,峰值脉冲功能损耗还与脉冲波型、脉冲持续时间和环境温度相关。并且,TVS二极管能够承担的瞬态脉冲是不能重复添加的。
(6)电容量C
TVS二极管的电容是由其硅片的截面积和偏置电压来确定的,它是在1MHz特定的频率下测出的。C的大小与TVS二极管的电流承受力成正比,C太大,将使信号衰减。所以,电容C是数据接口线路采用TVS二极管的重要参数。
(7)漏电流IR
IR是最高反方向工作电压添加到TVS二极管上面时,TVS管的漏电流。当TVS二极管用作高阻抗线路时,这一漏电流IR1个重要参数。
