西班牙CATELEC:开路检测线路中的双向晶闸管模块

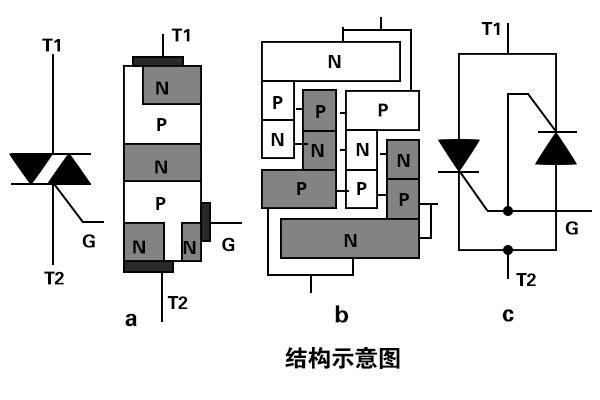

双向晶闸管模块是由N-P-N-P-N5层半导体材料做成的，对外部也引出来3个电极。双向晶闸管模块相当于两种单向晶闸管模块的反向并联，但只有一个控制极。

双向晶闸管模块与单向晶闸管模块一样，也具备触发控制特点。

但是，它的触发控制特点与单向晶闸管模块有很大的不一样，这就是无论在阳极和阴极间接入何种极性的电压，只需在它的控制极上添加1个触发脉冲，也无论这一脉冲是什么极性的，都能够使双向晶闸管模块导通。

因为双向晶闸管模块在阳、阴极间接任何极性的工作电压都能够完成触发控制，所以双向晶闸管模块的主电极也就没有阳极、阴极之分，通常把这两个主电极称之为T1电极和T2电极，将接在P型半导体材质上的主电极称之为T1电极，将接在N型半导体材质上的电极称之为T2电极。

因为双向晶闸管模块的两种主电极没有正负之分，所以它的参数中也就没有正方向峰值电压与反同峰值电压之分，而仅用1个最大峰值电压，双向晶闸管模块的其他参数则和单向晶闸管模块相同。

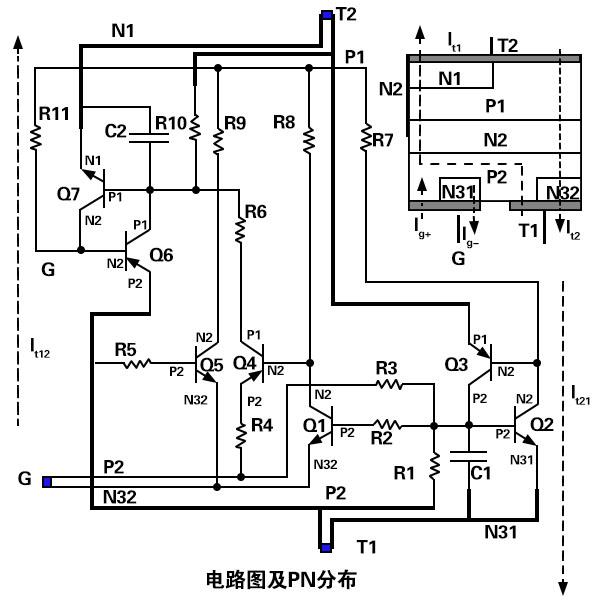

尽管从内部结构上可将双向晶闸管模块看作2只普通晶闸管模块的组合成，但实际上它是由7只晶体管和多个电阻组成的功率集成器件。
小功率双向晶闸管模块通常选用塑料封装，有的还带散热板。

大功率双向晶闸管模块大多选用RD91型封装。
