整流线路上为何添加电容滤波

来源:市场新闻 | 时间:12-14

从前文滤波线路、电容滤波的工作原理可分析出:

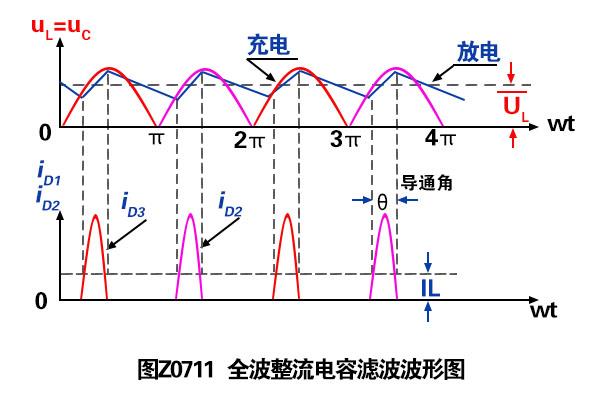

1.加了电容滤波以后,输出电压的直流成分提升了,而脉冲成分减少了。这全是因为电容的存储功能造成的。电容在二极管导通时充电(存储),断开时放电(将能量释放给负载),不仅使输出电压的平均值增加,并且使其变的较为平滑了。

2.电容的放电时间常数(τ=RLC)愈大,放电愈慢,输出电压愈高,脉冲成分也愈少,即滤波成效越好。故通常C选值很大,RL也需要很大。实际中常按下式来选用C的值:

RLC≥(3~5>T(半波)GS0714

RLC≥(3~5)T/2(全波、桥式)GS0715

3.电容滤波线路中整流二极管的导电时间缩短了,即导通角低于180°。并且,放电时间常数越大,导通角越小。因此,整流二极管流经的是个很大的冲击电流,对管子的使用期限不好,选用二极管时,务必留出很大余量。

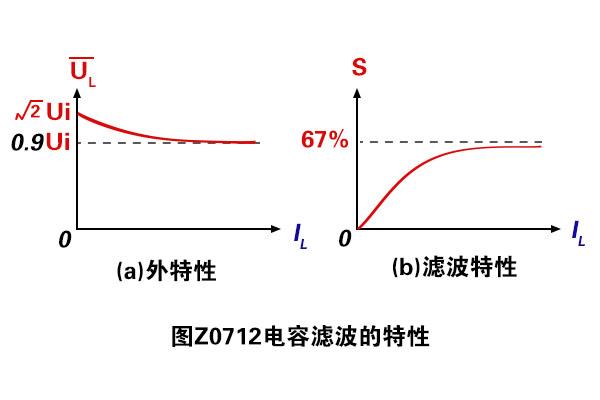

4.电容滤波线路的外特性(指UL与IL间的关系)和脉冲特性(指S与IL间的关系)较为差,如下图Z0712所显示。可以看得出输出电压UL和脉冲系数S随着輸出电流IL的变动而变动。当IL=0(即RL=∞)时,UL=U2(电容充电到最大值后不再放电),S=0。

当IL增加(即RL减小)时,因为电容放电程度加快而导致UL降低,UL的变动区域在U2~0.9U2间(指全波或桥式),S变大。因此,电容滤波通常适用负载电流变动不大的场所。

5.电容滤波线路输出电压的佑算。倘若电容滤波线路的放电时间常数按式GS0714或GS0715选值的话,则输出电压分别为:

UL=(0.9~1.0)U2(半波)GS0716

UL=(1.1~1.2)U2(全波)GS0717

电容滤波线路构造简单、使用便捷、应用广泛。
