TVS二极管工作原理

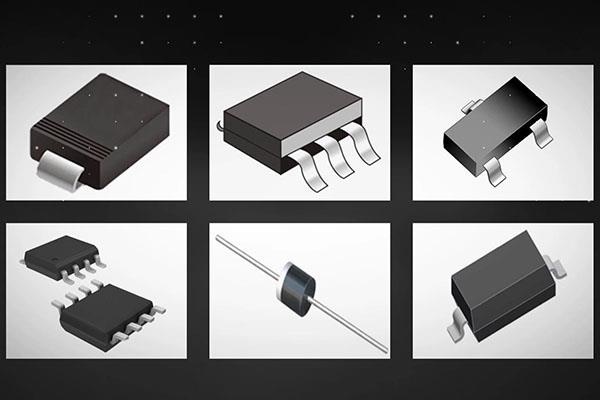

TVS（TransientVoltageSuppressor）二极管，又称之为瞬态抑制二极管，是广泛运用的1种新型高效线路保护元器件，它具备快速的响应时间（亚纳秒级）和非常高的浪涌吸收能力。当它的两边经受瞬时的高能量冲击时，TVS可以极快的速率把两边间的阻抗值由高阻抗转为低阻抗，以吸收1个瞬时大电流，把它的两端电压箝制在一个预定的数值上，进而保护后边的电路元件不受瞬态高压尖峰脉冲的冲击。

TVS二极管与常见的稳压二极管的工作原理类似，倘若高过标志上的击穿电压，TVS二极管便会导通，与稳压二极管对比，TVS二极管有更高的电流导通能力。

TVS二极管的两极遭到反方向瞬态高能量冲击时，以10^-12S量级速率，将其两极间的高阻抗转为低阻抗，与此同时吸收高达数千瓦的浪涌功率。

使两极间的电压箝位于1个安全值，合理地保护电子线路中的精密元器件避免浪涌脉冲的毁坏。

TVS二极管的元器件特性

在規定的反方向应用情况下，TVS二极管对受保护的线路呈高阻抗模式。

当瞬时电压超过其击穿电压时，TVS二极管便会提供1个低阻抗的路径，并通过大电流方式使流向被保护元器件的瞬时电流分流到TVS二极管，与此同时将受保护元器件两边的电压限制在TVS的箝制电压。

当过压情况没了后，TVS二极管又恢复到高阻抗模式。

与陶瓷电容对比，TVS二极管可以经受15kV的电压，但陶瓷电容对高压的抗压能力较弱。

5kV的冲击便会造成约10％陶瓷电容失效，而到10kV时，其损坏率将高达到60％。
