二极管整流桥线路图

所谓整流桥线路，便是用二极管组成1个整流电桥。

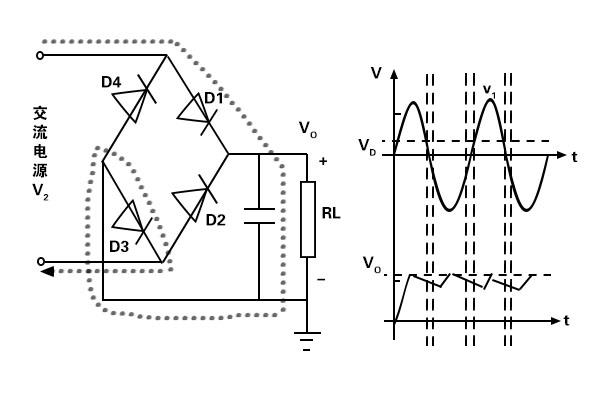

当输人电压处在交流电压正半周时，二极管D1、负载电阻RL、D3组成1个电路（图5中虚线所显示），输出电压Vo=vi-VD1-VD3。输人电压处在交流电压负半周时，二极管D2、负载电阻RL、D4组成1个电路，输出电压Vo=vi-VD2-VD4。图上滤波电容的运行状态。
由上述研究得知，二极管整流桥线路輸出的也是一个方向不变的脉动电压，但脉动频率是半波整流的1倍。与半波整流輸出电压有效值计算相类似，可以获得整流桥輸出电压有效值Vorsm=0.9Ursm。

通过上述研究，可以获得整流桥线路的主要特性如下所示：

（1）整流桥輸出的是1个直流脉动电压。

（2）整流桥线路的交流利用率为100%。

（3）电容輸出整流桥线路，二极管承载的最大反方向电压为2倍的交流峰值电压（电容輸出时电压叠加）。

（4）整流桥线路二极管的负载电流仅为半波整流的一半。

（5）实际线路中，整流桥线路中二极管和电容的选用需要符合负载对电流的要求。
