西班牙CATELEC:浅谈晶闸管模块和双向可控硅模块

来源:市场新闻 | 时间:12-10
晶闸管模块是1种可控整流器,当中从阳极到阴极的单向电流由从栅极到阴极的小信号电流启动。

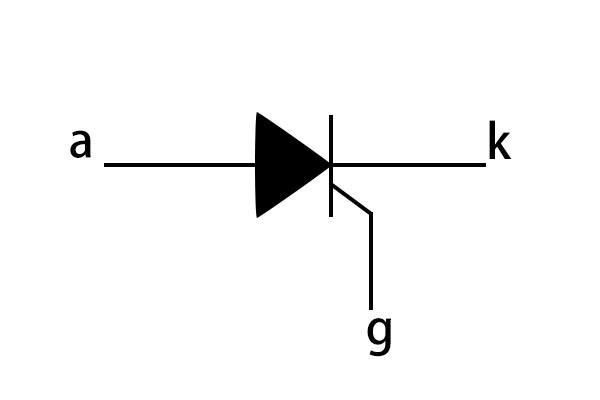

图1晶闸管模块电路原理图符号

晶闸管模块的运行特性如下图2所显示。

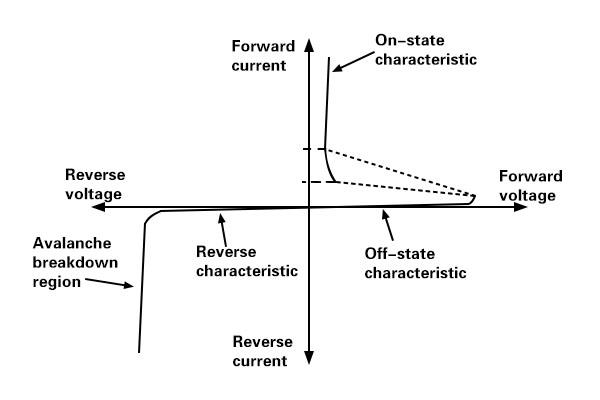

图2晶闸管模块V/I特性

打开晶闸管模块经过使其栅极相对于其阴极为正来导通,进而使电流流入栅极。当栅极电压到达阈值电压 VGT且生成的电流到达阈值电流IGT时,在称之为栅极控制导通时间tgt的特别短的时间内,负载电流可以从“a”流向“k”.倘若栅极电流由特别窄的脉冲构成,如低于1μs,则其峰值电平将务必提升以逐渐变窄脉冲宽度以保证触发。

当负载电流到达晶闸管模块的锁存电流IL时,即使在除去栅极电流后,负载电流仍将维持流动。只需有充足的负载电流保持流动,晶闸管模块便会在沒有栅极电流的状况下保持导通。据说它被锁定为ON。

要注意,数据中给定的VGT、IGT和IL规格为25?C。这种参数将在较低温度下提升,所以驱动线路务必为最低预期工作温度供应充足的电压和电流幅度和持续时间。
比如BT150这种的敏感栅极晶闸管模块在高温下非常容易经过阳极到阴极的漏电流而导通。倘若结温Tj提升到Tjmax以上,便会到达漏电流高到足够触发晶闸管模块敏感栅极的点。之后它将失去维持阻塞状态的功能,且在不添加外部栅极电流的状况下将开始导通。

上述便是西班牙CATELEC对浅谈晶闸管模块和双向可控硅模块的介绍,CATELEC西班牙提供整流桥模块、晶闸管模块、二极管模块等半导体模块,绝缘式功率模块、功率组件、分立式功率半导体在内的众多功率电子产品是现CATELEC的主营项目。
