西班牙CATELEC:检测晶闸管模块的触发能力方法之四

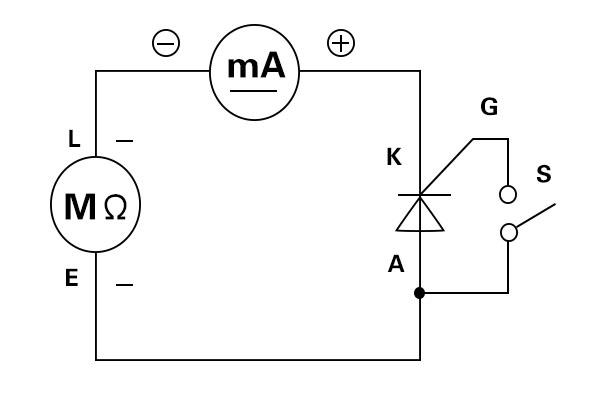

借助兆欧表和数字万用表检测晶闸管模块触发能力的线路见图1。将数字万用表拨至1mADC档，串接在线路中。
首先断开开关，按额定转速摇兆欧表，兆欧表上的读值很快趋于稳定，表明晶闸管模块已正方向击穿，把兆欧表的輸出电压钳坐落于直流转折电压V（BO）上。

这时晶闸管模块并没有导通，因此毫安表读值为零。

之后关闭开关，晶闸管模块导通，兆欧表读值变成零，毫安表指示出通态电流值。

实例：用ZC25-4型兆欧表检测1只3CT20/500型晶闸管模块，数字万用表选用MF10型1mADC档。

断开开关，按120r/min摇兆欧表时，兆欧表读值为25MW，毫安表无指示。

关闭开关时，毫安表读值为0.21mA，兆欧表指零，说明晶闸管模块已导通。

注间事项：

（1）因为兆欧表供应的阳极电流非常小，管子导通的并不满意，特别是在针对大功率晶闸管模块，所需维系电流比较大（比如3CT100型的IH=801mA），因此倘若断开开关，晶闸管模块又变成断态了。

（2）晶闸管模块的导通时间应尽可能缩短，避免兆欧表短中时间过久而烧坏发电机绕组。

上述便是西班牙CATELEC对检测晶闸管模块的触发能力方法之四的介绍，CATELEC西班牙提供整流桥模块、晶闸管模块、二极管模块等半导体模块,绝缘式功率模块、功率组件、分立式功率半导体在内的众多功率电子产品是现CATELEC的主营项目。
