全波或桥式整流电容滤波

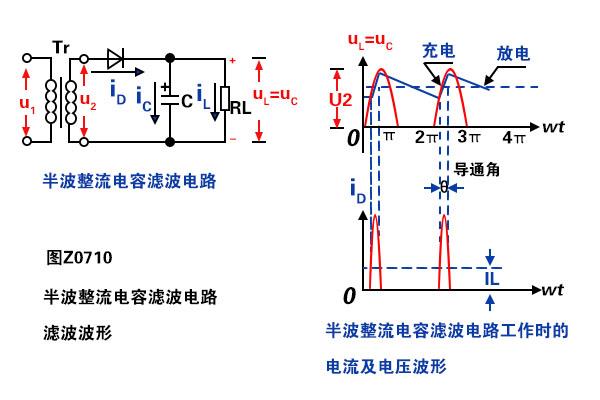

半波整流电容滤波线路如下图Z0710所显示。其滤波工作原理如下所示：
电容C并接于负载RL的两边，uL＝uC。在没并进电容C前，整流二极管在u2的正半周导通，负半周断开，输出电压uL的波形如下图中红线所显示。

并进电容之后，设于ωt=0时接通电源，则当u2由零逐步增加时，二极管D导通，除有一个电流iL流向负载之外也有一电流iC向电容C充电，充电电压uC的极性为上正下负。

如忽略二极管的内阻，则uC可充到靠近u2的峰值u2m。在u2实现最高值之后逐渐降低，这时电容器上的电压uc也将因为放电而逐步降低。

当u2＜uc时，D因反偏而断开，因此C以对应的时间常数借助RL按指数规律放电，uc降低。

直至下个正半周，当u2＞uc时，D又导通。这样下去，使输出电压的波形如下图中蓝线所显示。显然比未并电容C前平滑多了。

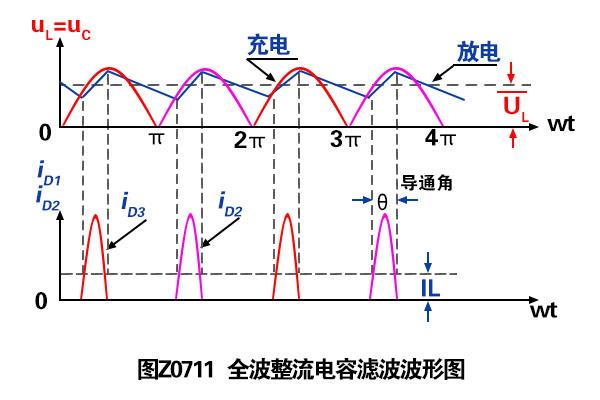

全波或桥式整流电容滤波的原理与半波整波电容滤波基本一致，滤波波型如图Z0711所显示。
