全波或桥式整流电容滤波的工作原理

滤波线路

整流线路尽管可将交流电转换成直流电，但其脉冲成份过大，在那些想要直流电平滑的场所是不可用的，需再加上滤波线路，以减少整流后直流电中的脉冲成份。

通常直流电中的脉冲成份的大小用脉冲系数来表达：

脉冲系数（S）＝
GS0712

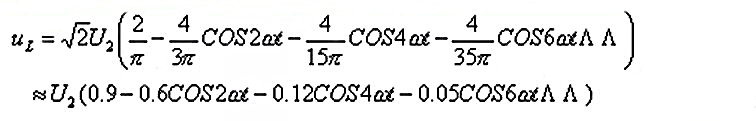

比如，全波整流输出电压uL可以用付氏级数展平为：
当中基波最高值为0.6U2，直流分量（平均值）为0.9U2，故脉冲系数S≈0.67。

同样可求出半波整流输出电压的脉冲系数为S＝1.57，由此可见其脉冲系数是非常大的。

通常电子产品所需直流电源的脉冲系数低于0.01，故整流輸出的电压需要采用对应的措施，一方面尽可能减少输出电压中的脉冲成份，另一方面尽可能维持输出电压中的直流成份，使输出电压靠近于较理想的直流电源的输出电压。这一措施便是滤波。

最基本的滤波元器件是电感、电容。其滤波工作原理是：借助这类电抗元器件在整流二极管导通期内储存能量、在断开期内释放能量的功能，使输出电压变的非常平滑；或从另一角度来说，电容、电感对交、直流成份反应出的阻抗不一样，把它们有效地分布在线路中，便可实现减少交流成份而保存直流成份的目标，展现出滤波功能。

常见的滤波线路有无源滤波和有源滤波两类。

当中无源滤波的主要方式有电容滤波，电感滤波和复式滤波（涵盖倒L型LC滤波，π型LC滤波和π型RC滤波等）。有源滤波的主要形式是有源RC滤波。
