全波整流线路基本原理解析

全波整流线路，可以当作是由2个半波整流线路组成的。变压器次级线圈中间要导出1个抽头，把次组线圈分为2个对称的绕组，进而导出大小相同但极性相反的2个电压E2a、E2b，组成E2a、D1、Rfz与E2b、D2、Rfz，2个通电电路。
倘若把整流线路的构造作一些调整，可以获得1种能充分利用电能的全波整流线路。

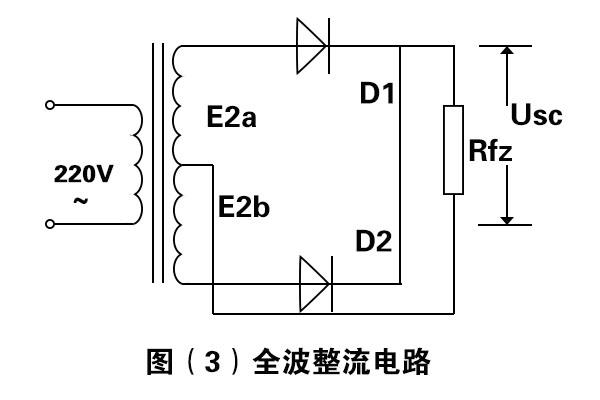

图（3）是全波整流线路D1的电原理图。

全波整流线路，可以当作是由2个半波整流线路组成的。变压器次级线E2b圈中间要导出1个抽头，把次组线圈D2分为2个对称的绕组，进而导出大小相同但极性相反的2个电压E2a、E2b组成E2aD1、Rfz.与E2b、D2、Rf，2个通电电路。
全波整流线路

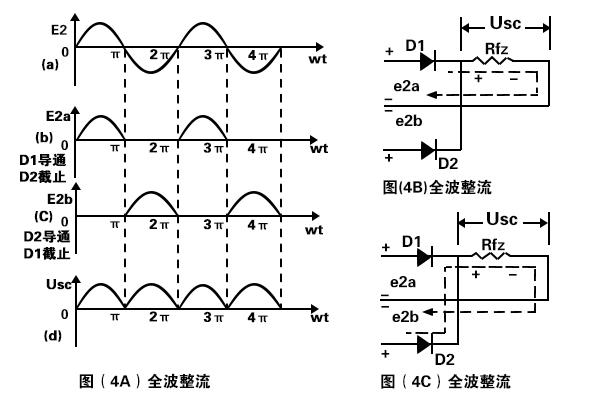

全波整流线路的基本原理，可以用图（4）所显示的波形表明。

在0~兀间内，E2a对D1为正方向电压，D1导通，在R上获得上正下负的电压;E2b对D2为反方向电压，D2不导通，见图（4b）。

在兀-2兀时间内，E2b对D2为正方向电压，D2导通，在然上获得的仍然是上正下负的电压;E2a对D1为反方向电压，D1不导通，见图（4C）。
