整流桥式线路基本原理解析

整流桥式是对二极管元件半波整流的1种改进。它借助二极管元件的单向导通性进行整流，经常使用来将交流电转换为直流电。而半波整流借助二极管元件单向导通特性，在輸入为标准正弦波的状况下，輸出取得正弦波的正半部分，负半部分则损耗掉。

桥式整流线路是应用最多的1种整流线路。这一线路，只需增多2只二极管元件口连接成“桥”式构造，便具备全波整流线路的优势，而与此同时在一定程度上克服了它的缺陷。

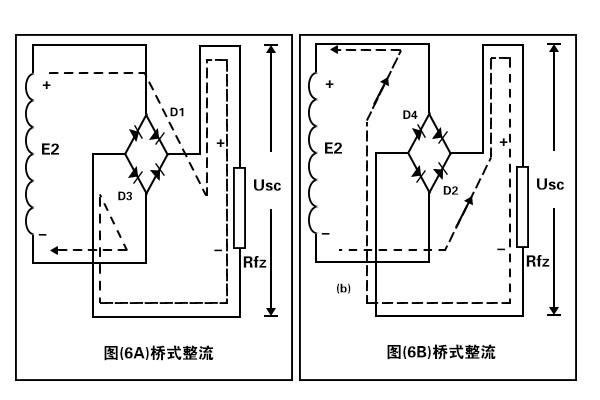

桥式整流线路的工作原理如下所示：E2为正半周期时，对D1、D3和方向电压，DI，D3导通;对D2、D4加反方向电压，D2、D4断开，线路中组成E2、D1、R、D3导电电路，在R女，上组成上正下负E2为负半周期时，对D2、D4加正方向电压，D2、D4导通;对D1、的半波整洗电压，如下图（6A）;

D3加反方向电压，D1、D3断开。

线路中组成E2、D2R、D4导电电路，同时在Rf上组成上正下负的另一个半波的整流电压，如下图（6B）。
如此重复下去，结果在Rfz，上便获得全波整流电压。

其波型图和全波整流波型图是一样的。

从图（6A）和（6B）中还不难看出，桥式线路中每只二极管元件承担的反方向电压相当于变压器次级电压的最大值，比全波整流线路小一半。

电流方向

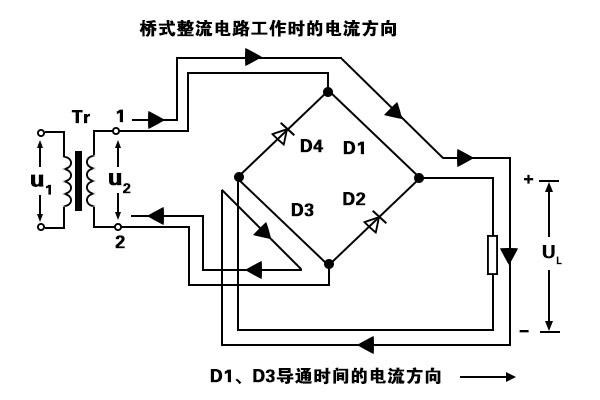

在u2的正半周期，D1、D3导通，D2、D4断开，电流由TR次级上方经D1→RL→D3返回到TR次级下方，在负载RL上获得一半波整流电压

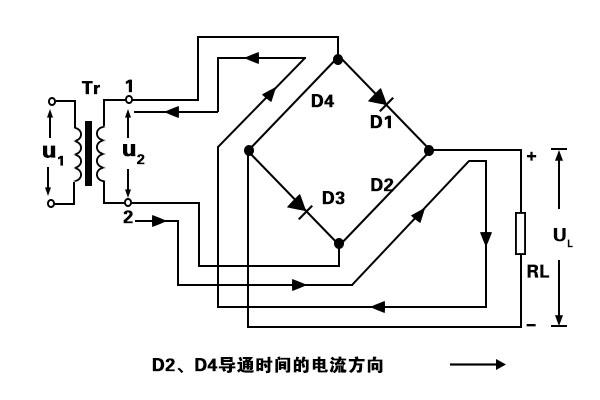

在u2的负半周期，D1、D3断开，D2、D4导通，电流由Tr次级的下方经D2→RL→D4返回到Tr次级上边，在负载RL上获得另一个半波整流电压。

如此就在负载RL上获得1个与全波整流一样的电压波形图，其电流的测算与全波整流一样，即

UL=0.9U2

IL=0.9U2／RL

经过每一个二极管元件的平均电流为

ID=IL／2=0.45U2／RL

每一个二极管元件所承担的最高反方向电压为

什么是硅桥，什么是桥堆

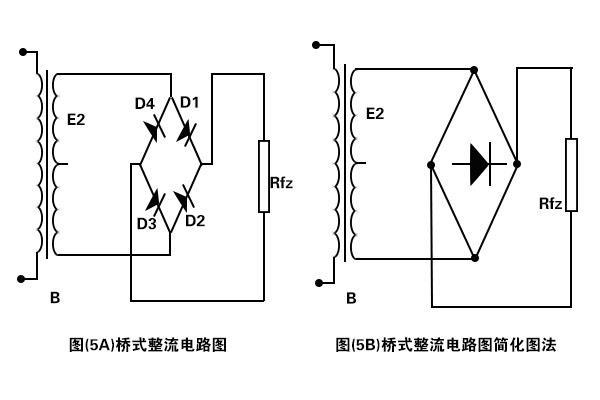

现阶段，小功率桥式整流线路的4只整流二极管，被连接成桥路后封装成1个整流器件，称“硅桥”或“桥堆”，使用便捷，整流线路也常简化为图Z图1（c）的形式。

上述便是西班牙CATELEC介绍的整流桥式线路基本原理解析，西班牙CATELEC提供整流桥模块、晶闸管模块、二极管模块等半导体模块,绝缘式功率模块、功率组件、分立式功率半导体在内的众多功率电子产品是现CATELEC模块的主营项目。近期CATELEC产品将部分模块改进为以铜底板安装、增加厚度、增大了模块的散热接触点、大大提高了模块的使用寿命与性能。
