桥式整流桥线路的特性

（1）运用的整流桥器件较全波整流时增加一倍。

（2）整流电压脉动与全波整流一样。

（3）每一个器件所承担的反方向电压为电源电压峰值，即。

（4）变压器利用率较全波整流线路高

桥式整流线路的运行原理

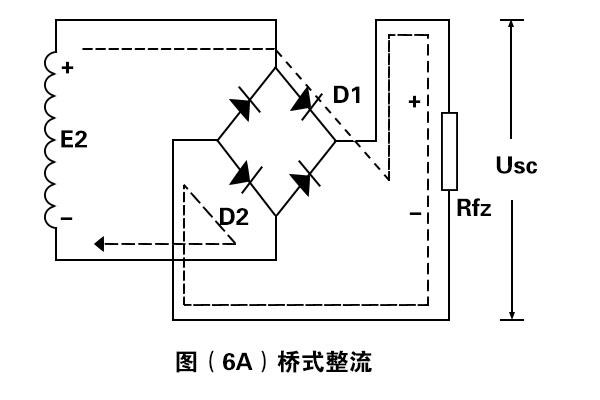

E2为正半周期时，对D1、D3和方向电压，Dl，D3导通；对D2、D4加反方向电压，D2、D4断开，线路中组成E2、D1、Rfz、D3通电电路，在Rfz，上生成上正下负的半波整洗电压，如下图（6A）；E2为负半周期时，对D2、D4加正方向电压，D2、D4导通；对D1、D3加反方向电压，D1、D3断开。

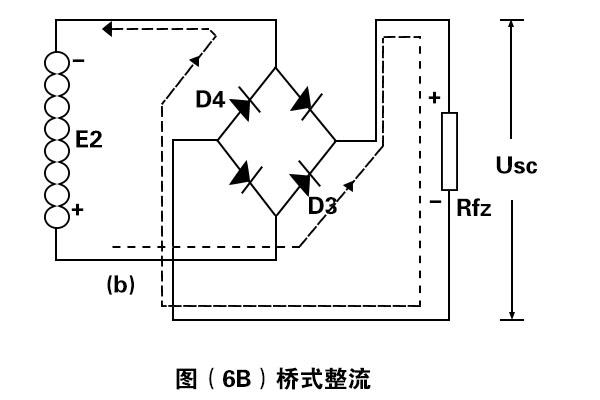

线路中组成E2、D2Rfz、D4通电电路，同等在Rfz上生成上正下负的另外半波的整流电压，如下图（6B）。

这般循环下来，最后在Rfz，上便获得全波整流电压。其波形图和全波整流波形图是一样的。从图（6A）和（6B）中还可以看出，桥式线路中每只二极管承担的反方向电压等同于变压器次级电压的最大值，比全波整洗线路小一半！
