桥式整流桥与全波整流线路的差别

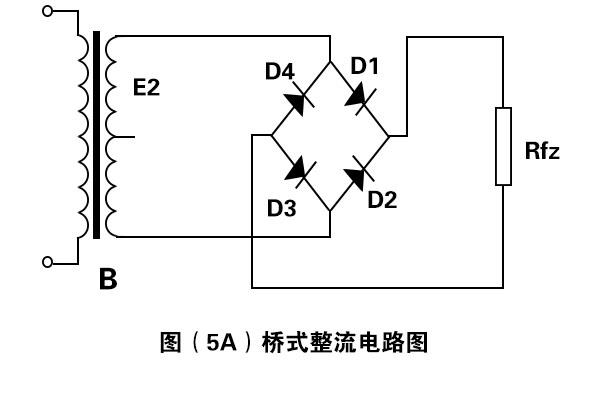

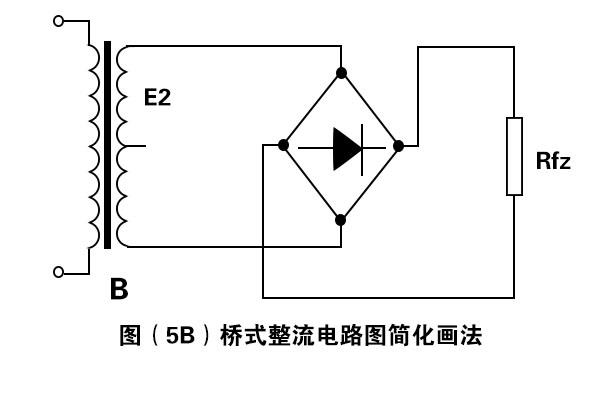

桥式整流桥线路

桥式整流是对二极管半波整流的某种改善。它借助二极管的单向导通性实现整流，常见来将交流电转换为直流电。而半波整流借助二极管单向导通特性，在輸入为标准正弦波的条件下，輸出获得正弦波的正半部分，负半部分则损耗掉。

桥式整流线路是运用最多的某种整流线路。这类线路，只需增加2只二极管口连接成“桥”式构造，便具备全波整流线路的优势，而同时在一定程度上克服了它的缺点。

桥式整流与全波整流线路的差别

1、桥式整流线路变压器副边无需中心抽头，但要多用2只整流二极管;

2、全波整流线路少使用2只整流二极管，但变压器副边要中心抽头;

3、全波整流线路常用整流二极管反方向耐压需求是桥式整流的2倍；

4、整流和全波整流对变压器次级总量需求不同，前者只需1组线圈，后者使用2组；

5、整流和全波整流对变压器次级电流量需求不同，前者是后者2倍；

6、整流和全波整流使用二极管总量不同；

7、某时刻，桥式整流流过2个二极管，全波整流只流过1个。
