双电压可调整流桥线路设计

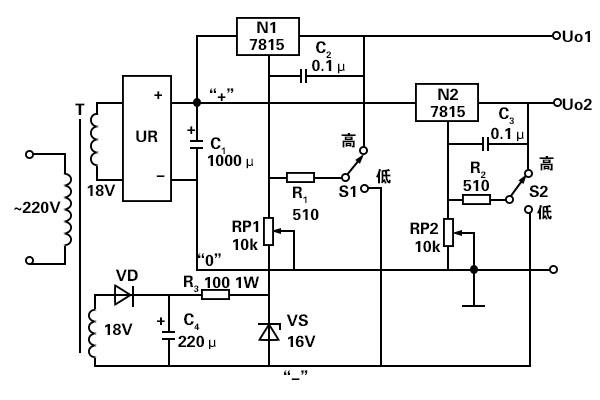

所显示的双电压可调稳压电源线路，可当做线路试验时时常运用的1种电源。其电流不超过1A，但2组电压各自可调，且相互不干扰。

Nl、N2为78系列三端稳压集成线路，因为其输出电压等同于标称稳压值与公共接地端电压之和，所以只需要给公共端添加1个可调的正、负电压，就可使输出电压高低可调。

该线路N1、N2同用1组整流电源。变压器T的另一组輸出，经VD整流、C4滤波、焉限流、VS稳压后，专门供应共地参考负电压，通过开关Sl、S2可选用加在公共端上的电压极性，再调整RP1或RP2，便可各自调节2线路输出电压。

依照图示数据，2线路输出电压可在1.5—25V区域内持续变动，电压稳定性也合乎运用需求。
当电压降低之后，集成线路的輸入／输出电压差非常大，功耗相对地增加，所以需要装上散热器。此外当选用正参考电压时，电位器的滑臂越靠近地端，输出电压便越高，而选用负参考电压时，滑臂靠近地则输出电压较低。

RP1、RP2的选择标准是使稳压值稍高于集成线路的标称数值为宜。稳压线路的輸入／输出电压差最大值通常不超过35V，所以，变压器2次侧电压不宜高于25V，防止毁坏集成线路。
