西班牙CATELEC:晶闸管模块基本原理

1、晶闸管模块(SCR)

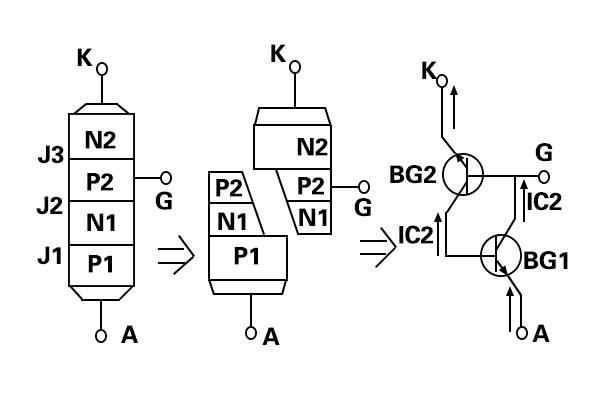

晶体闸流管通称晶闸管,也被称为可控硅整流元件(SCR),是由3个PN结构成的一类大功率半导体元器件。在特性上,模块上不但有着单方向导电性,并且还有着比硅整流元件更加可贵的可控性,它仅有导通和导通2种模式。

晶闸管模块的优势很多,比如:以小功率控制大功率,功率放大倍数更是高达几十万倍;响应超快,在微秒级内开通、导通;无触点运作,无火花、无噪声;效率高,成本低等。所以,尤其是在大功率UPS供电系统中,晶闸管模块在整流线路、静态旁路开关、无触点輸出开关等线路中获得普遍的使用。

晶闸管模块的缺点:静态及动态的过载能力较弱,非常容易受干扰而误导通。

晶闸管模块从外型上归类主要有:螺栓形、平板形和平底形。
2、晶闸管模块的基本参数

(1)断态重复峰值电压UDRM

门极开路,重复率为每秒50次,每一次持续时间不超过10ms的断态最高脉冲电压,UDRM=90%UDSM,UDSM为断态不重复峰值电压。UDSM应比UBO小,所留的裕量由厂家确定。

(2)反方向重复峰值电压URRM

其定义同UDRM类似,URRM=90%URSM,URSM为反方向不重复峰值电压。

(3)额定电压

选UDRM和URRM中较小的值用作额定电压,使用时额定电压应当为正常运行峰值电压的2～3倍,应能承担常有的过电压。

上述便是西班牙CATELEC对晶闸管模块基本原理的介绍，CATELEC西班牙提供整流桥模块、晶闸管模块、二极管模块等半导体模块,绝缘式功率模块、功率组件、分立式功率半导体在内的众多功率电子产品是现CATELEC的主营项目。
