双电压整流线路要搭载2个桥式线路吗？

答：无需2个整流桥模块。用一个便可，把2个18伏交流接入整流桥模块的交流輸入端，把变压器抽头0伏接地线（线路板的地线），整流桥模块直流輸出+-端接电容器滤波，电容器2个串接后正极接整流桥模块正极+，电容器负极接负极-，2个串接的电容器中间引出一根线接地线，也就是双18伏交流的抽头。如此就可以在直流輸出端获得正负20伏的双电源了。

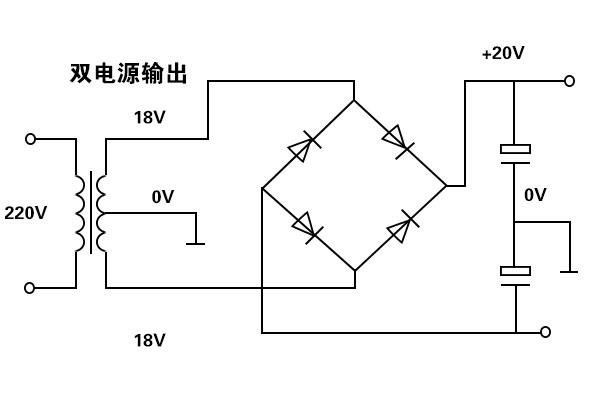

电路如下图所示：

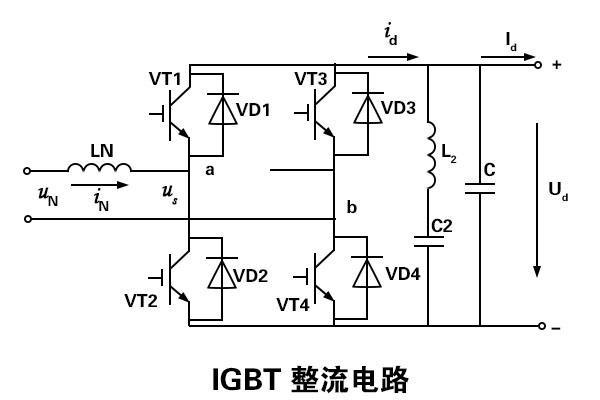

为什么整流线路通常选用晶闸管模块而不是IGBT模块？IGBT模块整流线路图是怎样的？

因为晶闸管模块便宜，工艺成熟，借助变压器工艺如今早已做得非常不错。

2.igbt模块当前的电流无法做的很大，并接工艺国内还不过关。售价高。

国外开始做igbt模块整流的并不多。

有其以上所述因素。也有igbt模块触发用的是高频輸出也呈现高频脉冲型的，滤波需求高，倘若触发无需高频，控制性能就变得很糟糕。

可控硅（晶闸管模块）就不同是个半控元件，触发导通后波型是持续的，控制也非常容易，滤波需求也极易做到。因此通常情况下按照需求要整流用的是可控硅，逆变用igbt模块。
