西班牙CATELEC:逆导晶闸管模块(RCT)是什么?

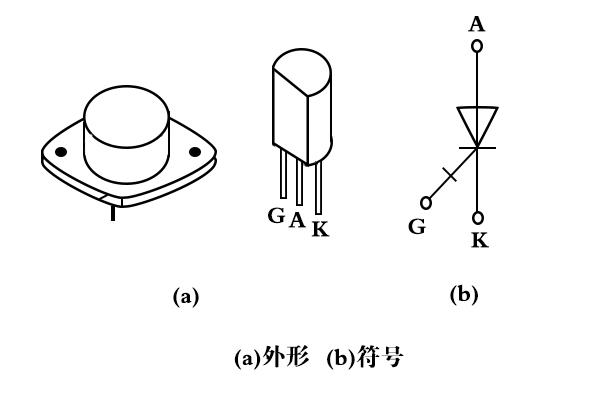

逆导晶闸管模块RCT亦称反向导通可控硅模块。其特征是在可控硅的阳极与阴极间反方向并接1只二极管，使阳极与阴极的发射结均呈短路故障模式。因为这类特殊线路构造，使之具备耐高压、耐高温、断开时间较短、通态电压低等良好特性。比如，逆导可控硅模块的断开时间仅几微秒，工作频率达几十千赫，强于快速晶闸管模块（FSCR）。该元器件可用于开关电源、UPS不间断电源中，1只RCT就可以替代晶闸管模块和续流二极管各1只，不但方便使用，并且能简化线路设计。

借助数字万用表和兆欧表能够检测逆导晶闸管模块的好坏。

检测内容主要分3项：

1．检测逆导性

选用数字万用表R×1档，黑电笔接K极，红电笔接A极（参照图3(a)），电阻值应当为5～10Ω。若电阻为零，表明内部二极管短路故障；电阻为无穷大，表明二极管断路。

2．测定正方向直流转折电压V（BO）

根据（b）图接好线路，再按额定转速摇兆欧表，使RCT正方向击穿，由直流电压表中读到V（BO）值。

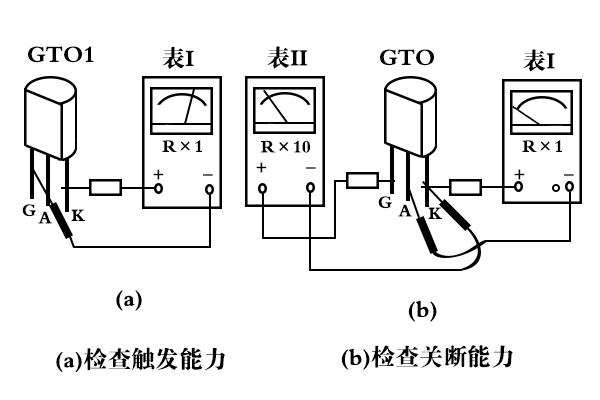

3．检测触发水平

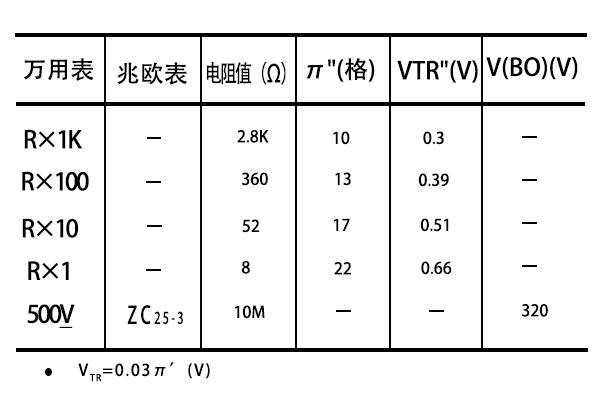

实例：利用500型数字万用表和ZC25-3型兆欧表测定1只S3900MF型逆导晶闸管模块。先后选用R×1k、R×100、R×10和R×1档测定A-K极间反方向电阻值，与此同时用获取电压法求出出里面二极管的反向导通电压VTR（实际是二极管正方向电压VF）。再用兆欧表和数字万用表500VDC档测量V（BO）值。所有数据收集成表1。由此证明被测RCT品质优良。

注意事项：

（1）S3900MF的VTR＜0.8V，宜选R×1档测定。

（2）若再用获取电流法求出ITR值，还能够画出反方向伏安特性。

上述便是西班牙CATELEC对双向晶闸管模块调光控制线路原理图的介绍，CATELEC西班牙提供整流桥模块、晶闸管模块、二极管模块等半导体模块,绝缘式功率模块、功率组件、分立式功率半导体在内的众多功率电子产品是现CATELEC的主营项目。
