桥式整流桥模块线路输出电压估算

关于整流桥模块的输出电压大小，各位肯定不陌生。很多人说，輸出均值全波0.9倍，半波0.45倍的交流有效。但在设计中，我们经常发觉1个现象，比如在半波整流后，输出电压取得的不止0.45倍，9V交流整流后也许有11～12V。以前我一直很疑惑，是我弄错了测算倍数吗？翻了许多书本，公式肯定是没问题的。那究竟是怎么回事？

或许之前我们在校学这一方面专业知识要领的时候过度关注整流线路，而忽略了脉动比的概念，所以造成 我们现今很多人对这种简单的专业知识并不是很清楚。实际上这里是因为整流线路之后接的滤波电容相关的，查取模电专业知识我们便可知晓到，整流后一般会加滤波稳压，而滤波线路会转变整流輸出的脉动比，且和负载相关。所以最终整流后取得的电压除开跟整流形式相关，还和负载、滤波电容大小有关系。

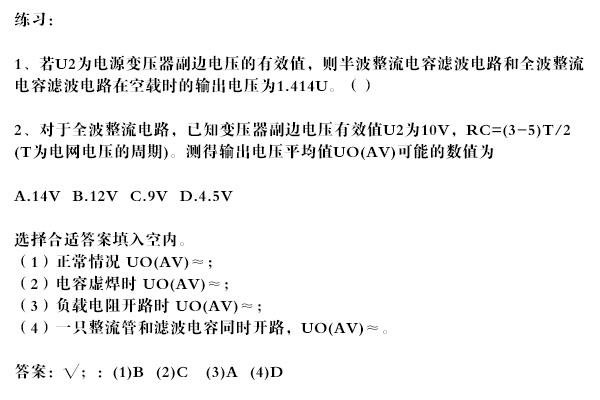

RL*C的数值立即影响到输出电压的大小。所以滤波电容选用实际上并不是随意的，只是要按照负载选择适合的值。接入滤波线路后，输出电压均值相当于取值为1.2倍，负载开路取1.414倍。RC=（3-5）T/2来确认电容容量选用。当中T表明电网周期电容滤波线路可用于负载电流较小状况，而电感滤波线路可用于大负载电流。（电流较大时R较小，C较难选用）

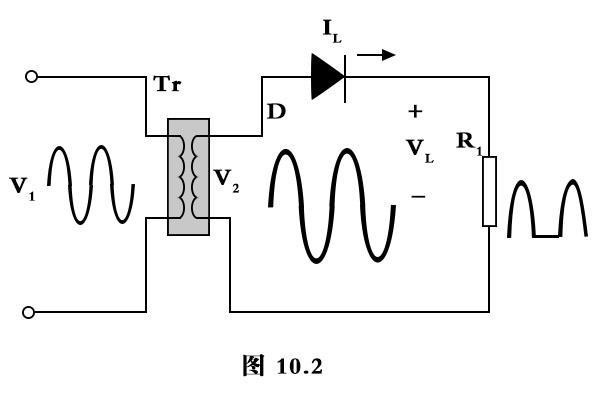

单相半波整流线路图

半波整流便是借助二极管的单向导电性能，使经变压器出来的电压Vo仅有半个周期能够实现负载，造成 负载电压VL是单方向的脉动直流电压。
基本参数：
