桥式整流桥模块线路电容滤波线路

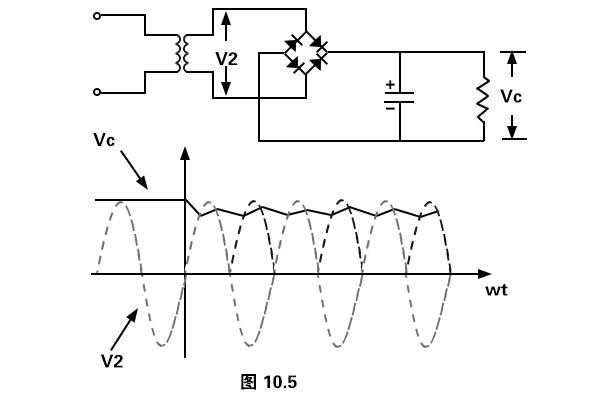

图10.5分别是单相桥式整流桥模块线路图和整流滤波线路的部分波型。这儿假定t《0时，电容器C已充电到交流电压V2的最大值（如波型图所显示）。

报告1：因为电容的储能功能，可使輸出波型较为平滑，脉动成份减少输出电压的平均值增加。

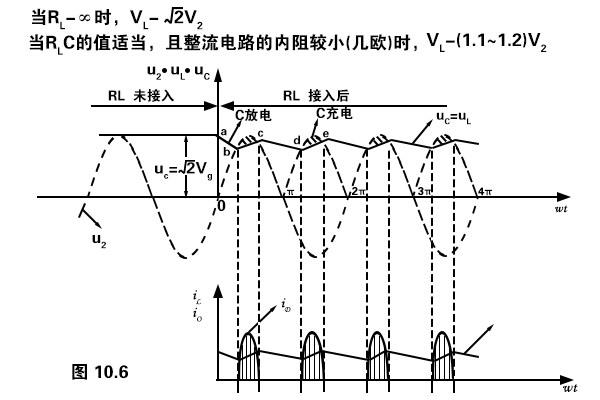

报告2：从图10.6可得出，滤波线路中二极管的导电角低于180o，导电時间缩短。所以，在短暂的导电時间内流经二极管极大的冲击电流，务必选用比较大容量的二极管。
