肖特基二极管模块的构造

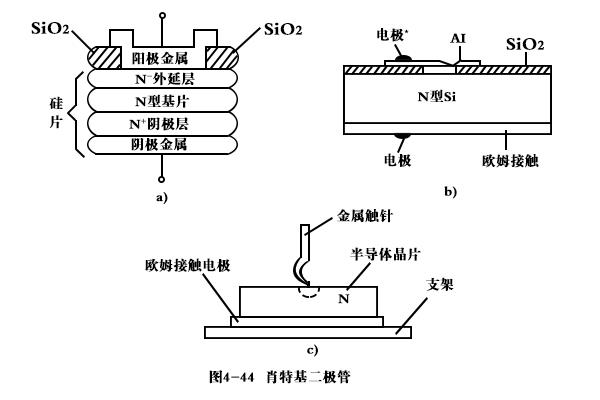

肖特基二极管模块在构造原理上与PN结二极管模块有非常大差异，它的内部是由阳极金属（用钼或铝等原料制作而成的阻挡层）、二氧化硅（SiO2）电场清除原料、N-外延层（砷原料）、N型硅基片、N+阴极层及阴极金属等组成，如下图4-44所显示。在N型基片和阳极金属间生成肖特基势垒。当在肖特基势垒两边添加正方向偏压（阳极金属接电源正极，N型基片接电源负极）时，肖特基势垒层变窄，其内阻变小；相反，若在肖特基势垒两边添加反方向偏压时，肖特基势垒层则变宽，其内阻变大。

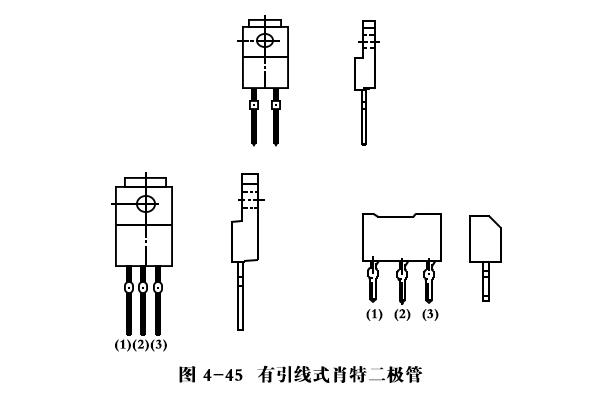

肖特基二极管模块分成有引线和表层安装（贴片式）2种封装类型。选用有引线式封装的肖特基二极管模块通常作为高频大电流整流二极管、续流二极管或保护二极管模块应用。它有单管式和对管（双二极管模块）式2种封装类型，如下图4-45所显示。
肖特基对管又有共阴（两管的负极相接）、共阳（两管的正极相接）和串连（1只二极管模块的正极接另1只二极管模块的负极）3种管脚引出方式，见图4-46。
选用表层封装的肖特基二极管模块有单管型、双管型和三管型等多种封装类型。

常见的肖特基二极管模块基本参数

常见的有引线式肖特基二极管模块有D80-004、B82-004、MBR1545、MBR2535等型号，各管的基本参数见表4-43。

常见的表层封装肖特基二极管模块有FB系列，其基本参数见表4-44。
