西班牙CATELEC:晶闸管模块过零检测电路原理

来源:市场新闻 | 时间:10-12

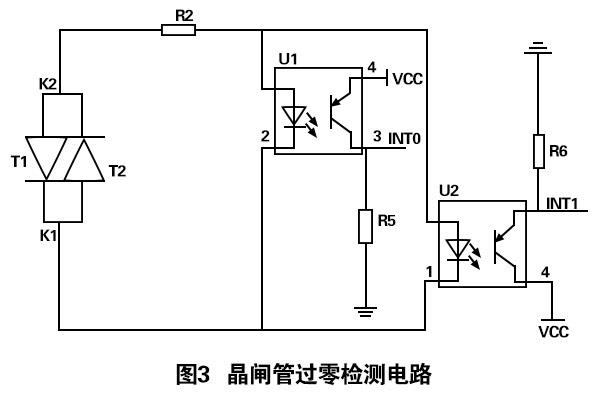

晶闸管模块投入电容器的时间,也就是晶闸管模块导通的时间,务必是电源电压与电容器残压的幅度值和相位相同的时间。因此按照电容器的性能,当加在电容上的电压有阶跃变动时,将形成冲击电流,会毁坏晶闸管模块且给所处供电系统造成高频振荡等不利危害。因此 开发了晶闸管模块过零检测线路来解决残压测量的难题。晶闸管模块过零检测线路如下图3所显示。
当电源电压与电容器的残压等同时,晶闸管模块上电压为零,光电耦合器便会輸出降低沿负脉冲至单片机INT0、INT1管脚,倘若这时控制器投入指令存在,此脉冲便会通过一系列环节,形成脉冲串去触发晶闸管模块,保证晶闸管模块的导通,平稳投入电容器;当电源电压与电容器的残压不等同时,晶闸管模块上电压不为零,光耦导通,连接到单片机的INT0、INT1呈高电平,在软件中设定该类情况不形成触发脉冲,晶闸管模块呈断开状态。

上述便是西班牙CATELEC对晶闸管模块过零检测电路原理的介绍,CATELEC西班牙提供整流桥模块、晶闸管模块、二极管模块等半导体模块,绝缘式功率模块、功率组件、分立式功率半导体在内的众多功率电子产品是现CATELEC的主营项目。
