上桥臂电流监测一般选用支持扩展共模电压的专用型元器件，但专用型元器件也是有还有的限制，比如，当共模电压高过100V时，专用运放还能精准地测定电流吗？传统5V运放貌似完全不适合这些测定。但，在添加多个外部元器件后，我们便会看到，低压运放完全能够 精准地测定上桥臂电流，并且没任何共模电压限制。

总误差

为了更好地弄清輸出总误差，我们务必把电阻不匹配和运放失调加入进去。最后，输出电压可以表达为方程式5：

Vo=（（Isense*Rshunt））/R1）。（R4/R3）。（R1+R2+R3）。［1+（（2R1+4R2+2R3）/（R1+R2+R3））。εα+εRshunt］±（Vio/R1）。（R4/R3）。（R1+R2+R3）。..。..。..。..。..。..。..（5）

图2和图3表明在工作温度区域内能够产生的最大误差，考虑到分流器的精度。

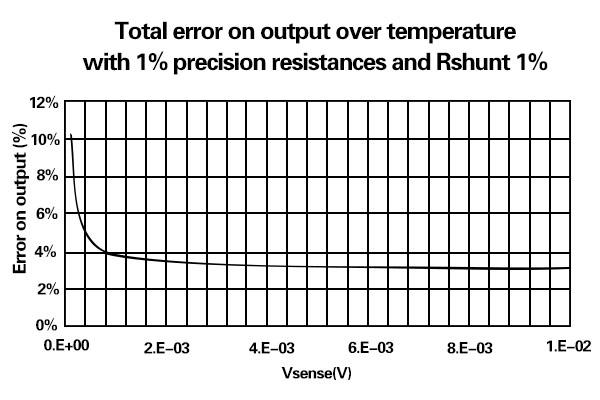

图2：总误差，假定电阻精度为1%，Rshunt精度为1%

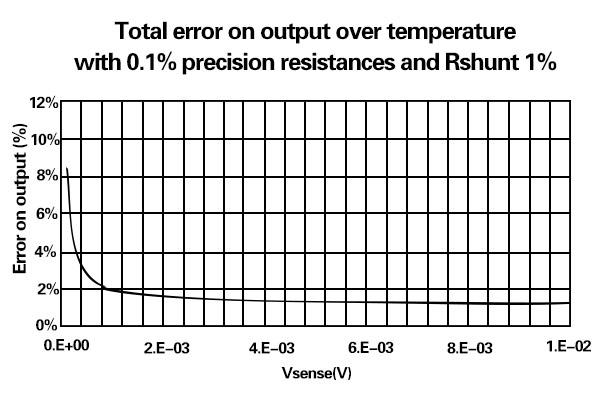

图3：总误差，假定电阻精度为1%，Rshunt精度为1%

专用放大器一般用在上桥臂电流测量，但在共模电压高过70V的应用中，应当换用传统的5V运放。

上桥臂电流的测量可用高精度运放如TSZ121放大器，想要运行在5V电平转换线路内，要1个齐纳二极管配合放大器。

我们考虑到电阻和放大器产生的一些误差。为获得较好的电流测量精度，我们推荐用0.1%精度电阻。
