无輸入整流桥模块的单级PFC变换器

传统式AC/DC变换器因为輸入整流桥模块之后直接接储能大电容，产生变换器輸入谐波大，功率因素低，且对配电网产生污染。为了能降低对谐波的污染，规定AC/DC变换器需要进行功率因素校正。

较为通用的方式是在变换器中添加一级有源功率因数校正环节，也就是两级变换器。但是两级变换器添加了变换器的成本和复杂度，特别在小功率场合，特别不适合。

对此，提到了单级PFC的概念，也就是将PFC级和DC/DC级集成在一块，共用开关管。之后提到了新型的单级PFC族备受了普遍的关注，单级PFC的各类拓扑和控制措施陆续出現。

无輸入整流桥模块的单级PFC变换器

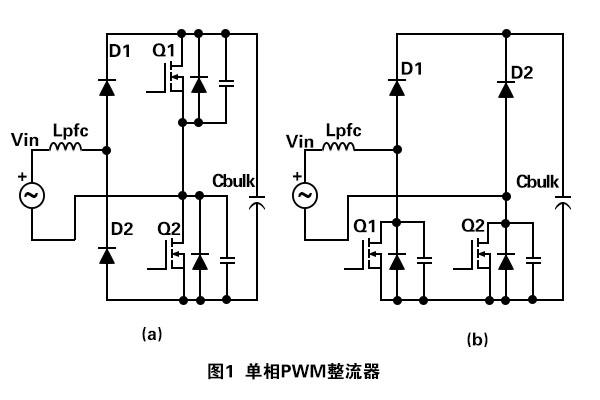

PFC级通用的方式是在配电网輸入后加全桥整流，而工频的整流桥模块不仅体型大且带来耗损。文献［1］将单相PWM整流器集成到PFC级，省掉了輸入整流桥模块，进而提升效率。图1为PWM整流器的2种拓扑结构图。
图1（a）和（b）的原理相似，都等同于2个Boost线路，能够在輸入交流电压正负半波的时转换运行。图（b）的优势是2个MOSFET共源极，如此就无需选用隔离驱动，简化设计。而图（a）中隐藏着一个半桥开关管桥臂，文献［2］顺利的将图1（a）中PWM整流器使用到电子镇流器中，设计出无輸入整流桥模块的半桥构造单级PFC电子镇流器，且作出实验结论。

文中在这个基础上，将图1（a）中的PWM整流器和对称半桥集成在一块，设计无輸入整流桥模块的单级PFC。
