桥式整流线路的原理及优势解析

桥式整流即桥式整流器也称为整流桥堆，应属全波整流，它并不是通过?副边带着中心抽头的变压器，反而是用4个二极管连接成电桥方式，使在电压V2的正负半周均有电流量穿过负载，在负载建立单方向的全波脉动电压。

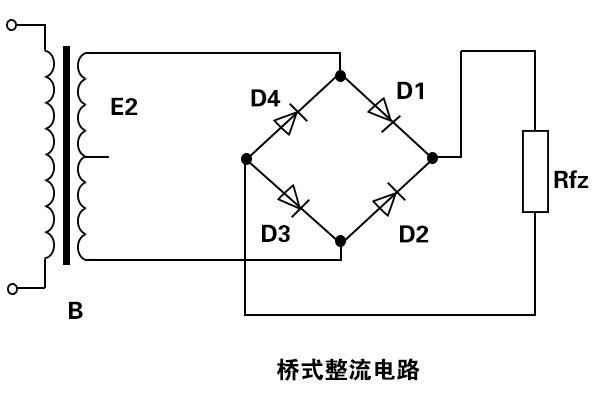

原理如下所示：E2为正半周时，对D1、D3加正方向电压，D1、D3导通；对D2、D4加反方向电压，D2、D4断开。线路中组成E2、D1、Rfz、D3通电电路，在Rfz上建立上正下负的半波整流电压，E2为负半周时，对D2、D4加正方向电压，D2、D4导通；对D1、D3加反方向电压，D1、D3断开。线路中组成E2、D2、Rfz、D4通电电路，同样的在Rfz上建立上正下负的此外半波的整流电压。这样重复下去，最后在Rfz上便得到全波整流电压。其波型图和全波整流波型图是相同的。从图里还可以看出，桥式线路中每只二极管承担的反方向电压相当于变压器次级电压的最高值，比全波整流线路小一半。
优势：

1、半波整流通过二极管单向导通特点，在輸入为标准正弦波的前提下，輸出得到正弦波的正半部位，负半部位则流失掉。

2、桥式整流器通过4个二极管，两两连接。輸入正弦波的正半部位是两只管导通，得到正的輸出；輸入正弦波的负半部位时，另两只管导通，鉴于这两只管是反接的，因此輸出依然得到正弦波的正半部位。桥式整流器对輸入正弦波的利用效率比半波整流高1倍。

3、桥式整流器是由多个整流二极管作桥式连接，外面用绝缘塑料封装而成，大功率桥式整流器在绝缘层外加入金属壳封包，提升散热。桥式整流器种类多，特性优异，整流效率高，稳定性好，最高整流电流量从0.5A到50A，最高反方向峰值电压从50V到1000V。
