可控硅模块的开关功能及电路图

我们探讨了可控硅模块能够用作直流调压，也能够用作交流调压，都是靠改变可控硅模块的导通角来实现的。可控硅模块还有1种运用，便是它的触发不需移相控制。可控硅模块的导通与否，只起导通或断开线路的功能，此时的可控硅模块仅用作开关运用。因为可控硅模块开关运行快速、不出现火花，是十分理想的开关元器件。

可控硅模块的开关功能

我们探讨了可控硅模块能够用作直流调压,也可用作交流调压,都是靠改变可控硅模块的导通角来实现的。可控硅模块还有1种运用,便是它的触发不需移相控制。可控硅模块的导通与否,只起导通或断开线路的功能。此时的可控硅模块仅用作开关来运用。因为可控硅模块开关运行快速、不出现火花,是十分理想的开关元器件。

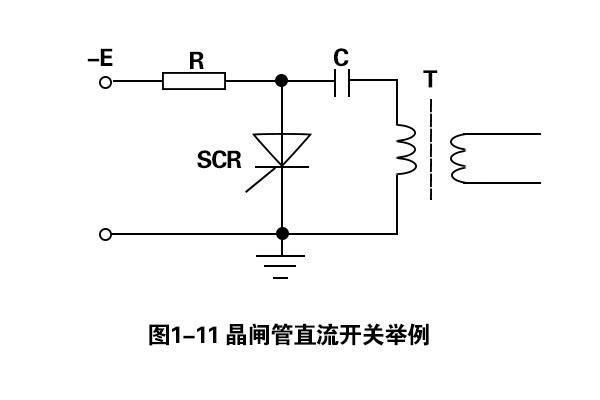

图1-1表达的是1个脉冲形成线路.其运行过程如下所示:在SCR控制极没加信号时,它不导通、直流电源+E经电阻R给电容器C充电.触发信号来临过后,SCR导通,因此C经SCR及脉冲变压器初级放电,在变压器次级感应出时信号。
这儿,触发信号只用作使可控硅模块导通,并不能够调节输出电压的大小。又因为它接在直流电路中因此它是用作直流开关运用的。

可控硅模块也可用作交流开关运用,这类线路的主电路在形式上与图1-10(a)同样,但它们的控制线路不同,用作交流开关运用时,可控硅模块在輸入交流电压波型自然过零的时刻断开或导通,因此在负载上获得的电压波型与交流电压基本相同。但在图1-10(a)中，因为要控制可控硅模块的导通角,因此输出电压的波型与輸入交流电压的波型通常有非常大的差别。

图1-11品闸管直流开关举例
